ЗРК «Стрела-10»

1. Назначение, состав и основные характеристики пусковой установки

Пусковая установка (ПУ) предназначена для размещения и наведения ракет на цель, слежения за целью и пуска ракет.

Пусковая установка (рис. 1) смонтирована в кормовой части базовой машины и состоит из:

- люльки;

- станка;

- башни с подвеской.

Для наведения на цель ПУ оборудована механизмами горизонтального и вертикального наведения с электрическим приводом.

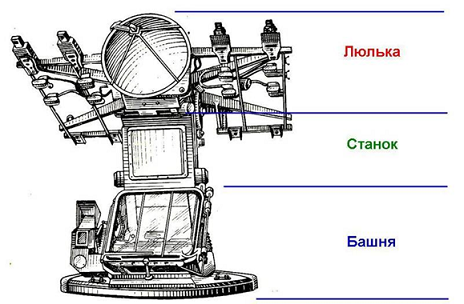

Рис. 1. Пусковая установка

Тактико-технические характеристики ПУ:

- диапазон углов наведения ПУ:

                                        - по углу места от –5 до +80о;

                                        - по азимуту – без ограничения;

- время перевода ПУ в боевое положение - не более 20 с;

- время переброса ПУ на 180° - 3 - 4 с;

- время заряжания ПУ четырьмя ракетами - 3 мин.

2. Назначение и общее устройство основных элементов ПУ

Люлька предназначена для наведения ПУ на цель, пуска ракет, транспортирования ракет в контейнерах в походном и боевом положении, а также для размещения элементов аппаратуры БМ.

Люлька представляет собой сварную раму. Слева на люльке закреплен зубчатый сектор механизма вертикального наведения. В передней части люльки размещены четыре передние направляющие с механизмами открывания передней крышки контейнера (рис. 2).

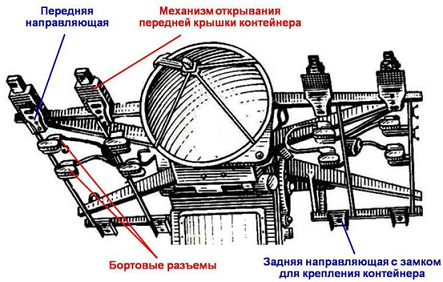

Рис. 2. Размещение элементов люльки

В средней части люльки имеется восемь бортразъемов (по 2 на одну ЗУР) для электрического соединения ракет с аппаратурой запуска.

В задней части люльки размещены четыре задние направляющие с замками для крепления контейнеров. Открывание и закрывание замков производится вручную. Для обеспечения плавного перемещения люльки по углу места служит уравновешивающий механизм, состоящий из  пружины, установленной в станке.

Станок является несущей частью ПУ и представляет собой конструкцию из стальных труб и листов. Внутри станка размещены  механизм вертикального наведения, воздушная помпа аппаратуры оценки зоны и уравновешивающий механизм люльки.

Башня предназначена для защиты оператора от воздействия внешних факторов (пуль, осколков, газопламенной струи ракеты и т.п.).

Конструктивно башня выполнена из листов броневой стали. Основание башни закреплено на шаровом погоне, который опирается на крышу базовой машины.

В башне размещены механизм горизонтального наведения,  механизмы перевода станка в боевое положение и его стопорения,  уравновешивающий механизм станка, оптический визир и визир грубой наводки.

Передняя часть башни закрыта защитным стеклом, установленным под углом 45º к горизонту. Защитное стекло предназначено для визуального наблюдения за боевой обстановкой и защиты оператора от пуль, осколков и газопламенной струи ракеты и состоит из одного органического и двух силикатных стекол, склеенных между собой и помещенных в металлическую раму.

Рама имеет механизм открывания, который позволяет открывать стекло для проветривания на 6° и полностью в аварийных ситуациях. Защитное стекло имеет систему обогрева для предотвращения обледенения или запотевания в холодное время года. Для очистки стекла от пыли, грязи и снега на раме установлен механизм стеклоочистки.

На трубчатой подвеске башни крепятся блоки аппаратуры оценки зоны, аппаратуры запуска и других систем БМ (рис. 3).

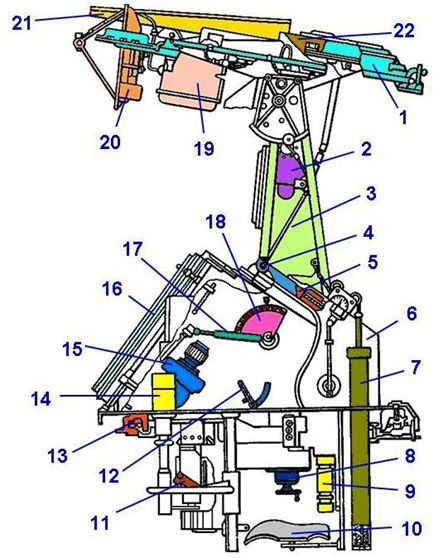

Рис. 3. Размещение элементов на пусковой установке:

1 - люлька; 2 - привод ВН; 3 - станок; 4 - уравновешивающий механизм люльки; 5 - стопор станка; 6 - башня; 7 - уравновешивающий механизм станка; 8 - механизм ГН; 9 - механизмы перевода и стопорения станка; 10 - сиденье оператора; 11 - пульт наведения; 12 - рычаг управления защитной крышкой призмы оптического визира; 13 - шаровой погон; 14 - указа­тель азимута; 15 - оптический  визир; 16 - защитное   стекло;   17 - визир грубой наводки; 18 - указатель угла возвышения; 19 – литерный приемопередатчик АОЗ; 20 – антенна АОЗ; 21 – антенна НРЗ; 22 – приемопередатчик НРЗ.

Для управления режимами работы ПУ служат пульт наведения и пульт оператора ПО-2.

Пульт наведения (рис. 4) предназначен для наведения ПУ на цель. Он установлен перед оператором на откидном кронштейне, который фиксируется защелкой в рабочем положении. На пульте  размещены две рукоятки управления ПУ по азимуту и углу места, кроме того, на правой рукоятке имеется гашетка включения приводов вертикального и горизонтального наведения (рис. 5).

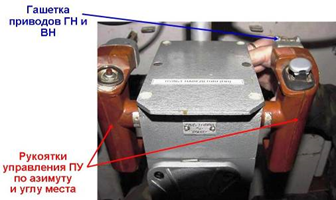

Рис. 4. Пульт наведения ПН

Рис. 5. Пульт наведения ПН (вид сбоку)

Пульт оператора ПО-2 (рис. 6) предназначен для выбора режимов работы приводов наведения ПУ. Он установлен на откидном кронштейне рядом с пультом наведения. На нем размещаются тумблеры ВЕНТИЛЯТОР, ОБОГРЕВ, ОСВЕЩЕНИЕ, ПЕРЕВОД (боевое – походное), СЛЕЖЕНИЕ (автомат – ручное).

Рис. 6. Пульт оператора ПО-2

Электрический привод пусковой установки предназначен для перевода ПУ из походного положения в боевое и обратно и наведения ПУ в вертикальной и горизонтальной плоскостях.

Электропривод состоит из:

- электропривода вертикального наведения;

- электропривода горизонтального наведения;

- электропривода перевода ПУ.

3. Система электрозащиты и электроблокировки

ПУ оборудована электрическими блокировками, обеспечивающими безопасность работы экипажа БМ и выполнение операций по подготовке и пуску ракеты в определенной последовательности.

Первая группа блокировок исключает подачу питания на ракету в следующих случаях:

- ПУ не зафиксирована в боевом положении (блокировки РАБОТА, БОЕВОЕ);

- не закрыты люки БМ (блокировки ЛЮК КОМАНДИРА, ЛЮК ВОДИТЕЛЯ) и защитное стекло оператора (блокировка СТЕКЛО).

Эти блокировки выполнены в виде концевых выключателей, которые при срабатывании разрывают электрическую цепь подачи питания. Контроль исправности блокировок осуществляется по загоранию лампы подсвета шкалы вольтметра и транспаранта УЧЕБНЫЙ (БОЕВОЙ) на пульте оператора (рис. 7).

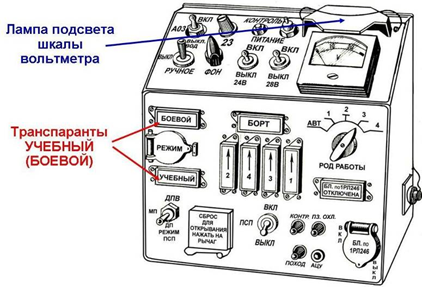

Рис. 7. Пульт оператора

Вторая группа блокировок исключает пуск ракеты в следующих условиях:

- открыты жалюзи двигателя БМ (блокировка ЖАЛЮЗИ);

- от НРЗ поступил сигнал «Свой самолет» (блокировка по 1РЛ246-10);

- из аппаратуры оценки зоны нет сигнала о нахождении цели в зоне пуска;

- ГСН ракеты не захватила цель;

- блок питания ракеты не вышел на режим работы.

Эти электроблокировки разрывают цепь подачи напряжения на запуск  двигателя ракеты.
