ЗРК «Стрела-10»

1. Назначение, состав и характеристики аппаратуры реализации целеуказаний

Аппаратура реализации целеуказаний (АРЦ) 9В180 предназначена для наведения пусковой установки на цель по азимуту и выдачи световой индикации о положении цели относительно оси ПУ в режиме автоматизированного ЦУ.

Конструктивно в состав АРЦ входят:

- счетно–решающий прибор, размещен в нише правого борта БМ за фильтро-вентиляционной установкой;

- блок индикации, размешен под сиденьем оператора;

- блок вращающегося трансформатора, размешен в нижней части башни слева от оператора;

- индикаторные лампы " ← ", " О " и " → ", находящиеся на  указателе азимута, и " ← " и " → ", размещенные в поле зрения оптического визира, являющиеся одновременно индикаторными лампами системы пеленгования пассивного радиопеленгатора 9С16.

В функциональную схему АРЦ входят (рис.1):

- приборная следящая система;

- система преобразования координат;

- линейный канал;

- канал индикации.

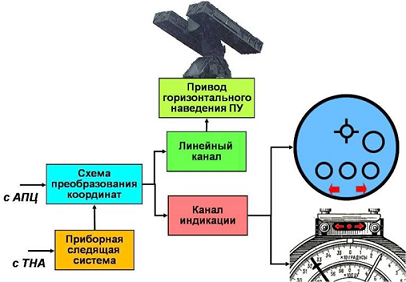

Рис. 1. Функциональная схема аппаратуры реализации целеуказаний

АРЦ обеспечивает:

- отработку угла, заданного гироуказателем навигационной аппаратуры ТНА-3;

- выдачу при приеме ЦУ питающих напряжений на индикаторные лампы " ← ", " О " и " → " указателя азимута и индикаторные лампы " ← " и " → "оптического визира;

- выработку сигнала горизонтального наведения ПУ на цель при приеме ЦУ.

2. Назначение и общее устройство элементов аппаратуры реализации целеуказаний

Приборная следящая система предназначена для преобразования  дирекционного угла БМ, поступающего с навигационной аппаратуры ТНА-3.

Система преобразования координат служит для преобразования прямоугольных координат цели, поступающих с АПЦ, в азимут цели и определения дирекционного угла ПУ.

Линейный канал предназначен для выработки сигнала горизонтального наведения ПУ на цель.

Канал индикации служит для выработки сигналов управления лампами индикации указателя азимута и оптического визира.

3. Работа аппаратуры реализации целеуказаний. Взаимодействие элементов ЗРК «Стрела-10» при работе в режиме автономного поиска

Работа аппаратуры реализации целеуказаний по функциональной схеме.

С АПЦ координаты цели поступают в систему преобразования координат (рис.2). Туда же с приборной следящей системы поступает дирекционный угол БМ.

Рис. 2. Функциональная схема аппаратуры реализации целеуказаний

Схема преобразования координат высчитывает азимут цели и определяет дирекционный угол ПУ. Азимут цели поступает в линейный канал, который вырабатывает сигнал горизонтального наведения ПУ на цель. Этот сигнал отрабатывается приводом горизонтального наведения, который наводит ПУ по азимуту на цель.

Канал индикации вырабатывает сигналы управления лампами индикации указателя азимута и визирного устройства, так же как при работе с пассивным радиопеленгатором.

При приеме целеуказания оператор нажимает кнопку АЦУ на пульте оператора, пусковая установка в автоматическом режиме разворачивается по азимуту на цель. После визуального обнаружения цели оператор отпускает кнопку АЦУ и с помощью рукояток пульта наведения осуществляет прицеливание в полуавтоматическом режиме работы приводов наведения.

Взаимодействие элементов ЗРК «Стрела-10» при работе в режиме автономного поиска по структурной схеме

Командир БМ обнаруживает цель по индикатору пассивного радиопеленгатора 9С16 и через переговорное устройство выдает целеуказание оператору (рис. 3). Используя систему пеленгования, оператор наводит пусковую установку на цель (по загоранию центрального круга на указателе азимута или обеих ламп внизу поля зрения визирного устройства). Обнаружив цель визуально, оператор действует аналогично изложенному в вопросе №2 данного занятия.

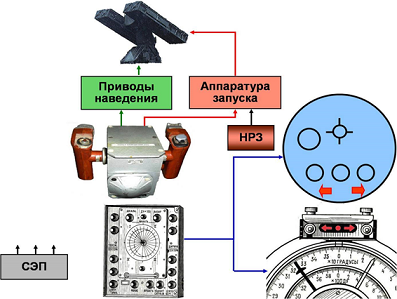

Рис. 3. Работа БМ «Стрела-10» в режиме автономного поиска.
