15. Устройство и работа средств связи ЗРК «Стрела-10»
1. Назначение, состав, характеристики и режимы работы
радиостанции Р-123
Средства
связи БМ ЗРК «Стрела-10» предназначены
для:
- внутренней проводной связи между членами экипажа и
внешним абонентом;
- проводной телефонной связи со старшим начальником или
соседней БМ;
- двусторонней радиосвязи с внешним
абонентом;
- прослушивания в головных телефонах звуковых
сигналов индикации (от пассивного радиопеленгатора, аппаратуры запуска и
наземного радиолокационного запросчика).
В состав
средств связи входят радиостанция Р-123
и аппаратура связи 9С612.
Радиостанция
Р-123 предназначена для
обеспечения двусторонней радиосвязи на стоянке и в движении как с однотипной
радиостанцией, так и с другими, имеющими такой же или частично совпадающий
диапазон частот.
В комплект радиостанции входят приемопередатчик (рис.1) и блок питания (рис.2), размещенные перед командиром БМ, а также антенна и комплект кабелей.

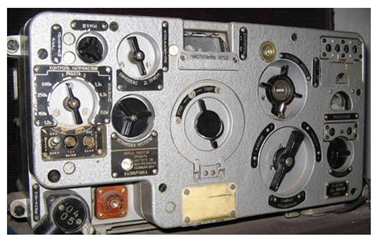

Рис. 1.
Приемопередатчик радиостанции Р-123
Рис. 2.
Блок питания радиостанции
Р-123
Тактико –
технические характеристики:
- приемопередающая, ультракоротковолновая, телефонная
радиостанция, с частотной модуляцией и подавителем шумов;
- диапазон рабочих частот - 20,0-51,5
мГц;
- количество рабочих частот – 1261 с интервалом 25
кГц;
- количество заранее подготовленных фиксированных частот
– 4;
- дальность связи при работе на 4-х метровую антенну –
не менее 20 км;
- дальность связи при работе на метровую антенну – 8–13
км;
- вес полного комплекта радиостанции – 45
кг;
- напряжение питания – постоянное 26
В.
Радиостанция оборудована механизмом установки частот, с
помощью которого можно заранее подготовить и зафиксировать четыре частоты.
Переход с одной фиксированной частоты на другую осуществляется в течение
3-4 секунд установкой переключателя в соответствующее
положение.
Антенна представляет собой четырехметровый штырь,
состоящий из четырех секций.
Радиостанция
работает в режимах дежурного приема и
телефонной связи симплексом.
В режиме дежурного приема радиостанция работает только
на прием, а в режиме «Симплекс» — на прием и передачу, причем прием и передача
осуществляются последовательно: или только передача, или только прием.
Переключение с приема на передачу и наоборот осуществляется
вручную.
Режим симплекс.
Для работы в режиме симплекс достаточно установить
переключатель рода работ в положение "СИМПЛЕКС". Остальные операции
выполнять согласно пункту "настройка радиостанции".
В режиме симплекс имеется возможность посылки тонального
вызова. Для этого необходимо радиостанцию включить на передачу и нажать
кнопку "ТОН-ВЫЗОВ". Контроль посылки тон-вызова ведется по наличию в телефонах
шлемофона сигнала звуковой частоты порядка 1 000 Гц.
Режим дежурный прием.
Режим дежурного приема является наиболее экономичным,
так как в этом режиме сокращается расход энергии
аккумуляторов.
Радиосвязь односторонняя - только на
прием.
Для работы в режиме дежурного приема переключатель, рода
работ установить в положение "Д. ПРИЕМ".
Для перехода с дежурного приема в симплексный режим
перевести переключатель рода работ в положение "СИМПЛЕКС" и, выждав три минуты
для прогрева ламп передатчика, вести связь.
Работа на аварийную антенну.
В случае утери штыревых антенн или повреждения антенного
изолятора связь на небольшое расстояние можно осуществлять на аварийную
антенну.
В этом случае вместо штыревой антенны необходимо
подключить провод длиной 3 м из ЗИПа или любой другой провод аналогичного
качества и выбросить его наружу объекта.
Во избежание замыканий
на массу объекта или землю выброшенный конец провода должен быть изолирован или,
хотя бы, не зачищен от изоляции
2. Назначение, состав, общее устройство и работа
аппаратуры связи 9С612
Аппаратура
связи 9С612 обеспечивает внутреннюю
связь между членами экипажа и внешним абонентом, проводную телефонную связь
со старшим начальником или соседней БМ, прослушивание в головных телефонах
звуковых сигналов индикации от ПРП, АЗ и НРЗ.
В состав
аппаратуры связи входят
(рис.3):
- переговорное устройство Р-124;
- блок внешней связи;
- суммирующий усилитель (для БМ 9А34 - один, а
для БМ 9А35 - два);
- ларинго-телефонные гарнитуры с нагрудными
переключателями и шлемофонами - на каждого члена
экипажа.
Кроме того, имеется нагрудный переключатель с
удлиненным кабелем для подключения внешнего абонента.

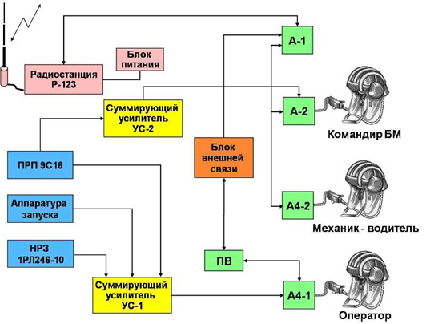

Рис. 3.
Функциональная схема системы связи
На подставке для ног оператора установлена педаль,
позволяющая оператору выходить на радиостанцию Р-123 без использования
нагрудного переключателя (рис.4). Концевой выключатель, установленный под
педалью, выполняет функции кнопки ПРД нагрудного переключателя.

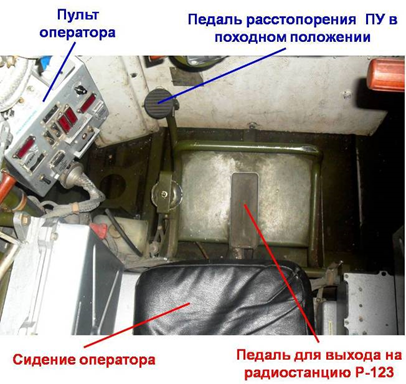

Рис. 4.
Педаль для выхода оператора на радиостанцию Р-123 (вид
сверху)
Переговорное
устройство Р-124 – типовое, которое
устанавливается на всех бронеобъектах и подвижных средствах связи. Оно включает
аппараты А-1, А-2, А4-1, А4-2, А-5 и ПВ.
Аппарат
А-1 установлен перед командиром и
предназначен для усиления звуковых
сигналов и коммутации электрических цепей. На передней панели аппарата размещены
переключатель, потенциометр, с помощью которого регулируется уровень
звукового сигнала, и предохранитель под металлической крышкой (рис.5).
Рис. 5.
Элементы аппаратуры связи
Переключатель имеет следующие положения: ВЫКЛ, ВС,
Р-123, Р-112. При установке переключателя в положение ВЫКЛ переговорное
устройство выключается. Если переключатель установить в положение ВС, то
обеспечивается внутренняя связь всех членов расчета. Установка переключателя в
положение Р-123 обеспечивает подключение переговорного устройства к
радиостанции Р-123. Положение переключателя Р-112 не
используется.
Аппарат
А-2 (рис.6) установлен левее аппарата
А-1. Он предназначен для подключения командира к переговорному устройству,
усиления сигналов, снимаемых с его ларингофонов, и коммутации
электрических цепей. На передней панели аппарата установлен переключатель,
имеющий положения Р-130 (Р-112), ВС и Р-123. Первое положение переключателя не
используется, а в остальных положениях обеспечиваются соответственно внутренняя
связь и выход командира на радиостанцию.
Рис. 6.
Аппарат А-2
Аппарат А4-1
(рис.7) установлен на рабочем месте
оператора и предназначен для подключения его к переговорному
устройству.
Рис. 7. АппаратыА4-1,
А4-2
Аппарат
А4-2 установлен слева от
механика-водителя и служит для его подключения к переговорному
устройству.
Аппарат
А-5 предназначен для подключения к
переговорному устройству внешнего абонента и размещен на внешнем бортовом щитке
БМ (рис.8).
Рис. 8.
Внешний бортовой щиток (на правом борту БМ)
Аппарат ПВ
(рис.9) размещен на правом борту базовой машины в проходе к рабочему месту
оператора и предназначен для обеспечения подключения оператора или к
внутренней связи, или к радиостанции. Для этого на аппарате установлен
тумблер, имеющий положения ВС (внутренняя связь) и PC (радиостанция).
Блок внешней
связи (БВС) размещен на правом борту
машины за сиденьем командира (рис.9). Он обеспечивает подключение
оператора или командира и оператора к внешней проводной связи с другой
боевой машиной или абонентом, имеющим специальный телефонный аппарат
системы МБ. На блоке установлен переключатель ВЫКЛ - ОПЕРАТОР - ОПЕРАТОР И
КОМАНДИР.

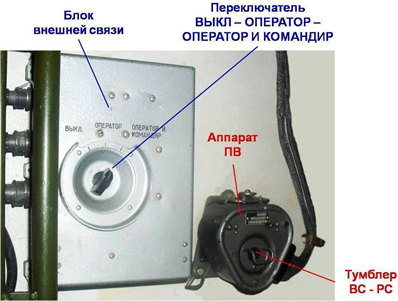

Рис. 9.
Блок внешней связи и аппарат ПВ
Если внешняя проводная связь не используется, переключатель необходимо установить в положение ВЫКЛ. Внешняя проводная линия связи подключается к клеммам бортового щитка БМ (рис.8). При посылке вызова внешним абонентом по проводной линии связи в БВС звенит звонок, а в головных телефонах членов экипажа слышен звуковой сигнал частотой 500 Гц. Для посылки вызова внешнему абоненту оператор или командир в зависимости от положения переключателя на БВС должен нажать тангенту нагрудного переключателя в положение ВЫЗ.
Суммирующий
усилитель (УС) обеспечивает подключение
к переговорному устройству специальных сигналов, поступающих из аппаратуры
запуска, пассивного радиопеленгатора и наземного радиолокационного запросчика.
На БМ 9А35, которая оборудована пассивным радиопеленгатором, в состав
аппаратуры связи 9С612 входят два усилителя - УС-1 и УС-2, а в БМ 9А34 – один
усилитель УС-1. УС-2 установлен у командира и обеспечивает прослушивание
командиром в телефонах шлемофона сигналов, поступающих из ПРП. Усилитель
УС-1 размещен справа от оператора и позволяет оператору прослушивать в телефонах сигналы из ПРП (при его
наличии), АЗ и НРЗ (рис.10).

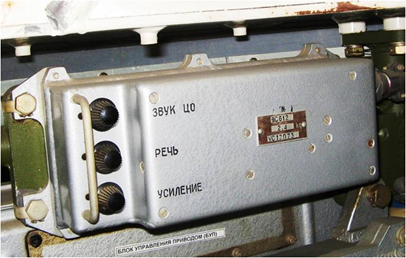

Рис. 10.
Суммирующий усилитель
Суммирующие усилители представляют собой усилители
сигналов звуковой частоты. Потенциометром ЗВУК ЦО регулируется уровень
сигналов, поступающих из ПРП на головные телефоны оператора и командира, а
также сигналов, поступающих из НРЗ на головные телефоны оператора. С помощью
потенциометра РЕЧЬ регулируется уровень громкости речи внутренней связи в
головных телефонах того абонента, к которому подключен суммирующий
усилитель. Потенциометр УСИЛЕНИЕ используется оператором для регулировки
уровня громкости сигнала, поступающего из АЗ.
Ларинго-телефонные гарнитуры вмонтированы в шлемофоны членов расчета. Подключение их
к переговорному устройству осуществляется с помощью шнуров с нагрудными
переключателями (рис.5). Тангента переключателя имеет одно фиксированное
положение ПРМ (прием) и два нефиксированных положения: ПРД (передача), при
котором осуществляется передача, и ВЫЗ (вызов), при котором каждый из номеров
экипажа может послать циркуляционный вызов (рис.11).

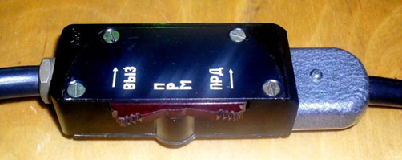

Рис. 11.
Тангента нагрудного переключателя
3. Связь с корреспондентом. Правила ведения переговоров
по средствам связи
Радиодисциплина – это строгое выполнение правил и требований скрытого
управления войсками. С целью исключить или затруднить противнику возможность
ведения разведки и достичь скрытности связи командир должен: при ведении
переговоров по средствам связи соблюдать установленные правила, применять
позывные, кодированные карты, переговорные таблицы; запрещать открытые
переговоры по вопросам организации боевых действий.
Открытые переговоры и передачи по средствам связи
допускаются при оповещении войск, а в ходе боя – при управлении огнем и передачи
команд без раскрытия замысла боевых действий.
Командиры всех степеней должны принимать меры для
пресечения нарушения дисциплины связи в СУВ. Перед каждым включением
радиостанции на передачу необходимо убедиться прослушиванием не ведется ли обмен
в радиосети.
Для вхождения в радиосвязь необходимо подготовить
радиостанцию к работе и установить частоту, прослушиванием убедиться, что
в радиосети переговоры не ведутся, затем включить радиостанцию на передачу
и назвать позывной называемой радиостанции (узла связи) один раз, свой позывной
один раз, передать сигнал (команду, распоряжение) один раз, слово «я» и свой позывной один раз и слово «прием».
Например: «Ястреб 10, я Сокол 15, как меня слышите, я
Сокол15, Прием».
Таким образом запросив нужную нам радиостанцию
дождитесь ответа. В случае задержки ответа нужно повторить запрос. Если
радиостанция, которую вы запросили ответила, то связь установлена и можно
предавать команды, сигналы, распоряжения.
Например: «Ястреб 10, я Сокол 15, увеличить скорость,
я Сокол 15, Прием».
На переданную вами команду, сигнал или распоряжение
должен поступить ответ, который позволит вам убедиться, что команда получена и
принята правильно.
Пример: «Сокол
15, я Ястреб 10, понял, увеличить скорость, я Ястреб 10,
Прием».
В некоторых случаях, особенно при работе в
радионаправлении, для сокращения работы радиостанции на передачу можно ответить
следующим образом: «Понял, я Ястреб 10,
прием».
При слабой слышимости и сильных помехах разрешается
команды и сигналы передавать два раза.
Например: «Ястреб 10 , я Сокол 15, 666, 666, я Сокол
15, прием».
Для передачи команд и сигналов, а также распоряжений
устанавливаются циркулярный позывной, который определяет, что передаваемая
информация касается всех корреспондентов настоящей радиосети. При этом
содержание команд, сигналов или распоряжений повторяются 2
раза.
Пример: «Ветер
13, я Сокол 15, в направлении ор.1 в линию, направляющий 1 мсв к бою, я
Сокол 15, прием».
Подтверждение на команды и сигналы, передаваемые по
циркулярному позывному не дается.
В некоторых случаях, при устойчивой радиосвязи и, как
правило, при работе в радионаправлении можно работать с сокращенными позывными
или без позывных.
При постановке задач по радио любой командир должен
стремиться к сокращению времени работы радиостанции на передачу, это лишает
возможности противника засечь местоположение передающей радиостанции. Так работа
радиостанции на передачу в течение 30 с. уже засекается противником, таким
образом надо стремится к тому, чтобы радиостанция работала на передачу меньшее
время.
К примеру: «Ястреб 10, я Сокол 15, с рубежа 357, 583, 351, 574 атаковать в направлении ор. 1, ор. 5, овладеть рубежом 364, 589, 348, 568, в дальнейшем наступать в направлении ор5, ор.6. «Ворон» наступает в направлении ор.3, ор.2, овладевает рубежом 345, 555, 342, 557, я Сокол 15, прием».
Тестовое задание
Двусторонней радиосвязи с внешним абонентом;
Прослушивания в головных телефонах звуковых сигналов индикации (от пассивного радиопеленгатора, аппаратуры запуска и наземного радиолокационного запросчика).
Все вышеперечисленные пункты.
Радиостанция Р-147 и танковая навигационная аппаратура ТНА-3.
Радиостанция Р-111 и шлемофон с наушниками.
Все выше перечисленные пункты.
Не менее 10 км.
Не менее 15 км.
Не менее 20 км.
Проводную телефонную связь со старшим начальником или соседней БМ.
Прослушивание в головных телефонах звуковых сигналов индикации от пассивного радиопеленгатора (ПРП), аппаратуры запуска (АЗ) и наземного радиолокационного запросчика (НРЗ).
Все выше перечисленные пункты.
Переговорное устройство Р-124, блок внешней связи, суммирующий усилитель, ларинго-телефонные гарнитуры с нагрудными переключателями и шлемофонами - на каждого члена экипажа.
Принимающее устройство Р-154, телефонные аппараты, коммутатор, блок усилителей, телефонная катушка.
Все вышеперечисленные пункты.
