7. Общее устройство РПК- 2 ЗСУ-23-4
1. Назначение, состав и тактико-технические
характеристики
РПК-2
Радиолокационный приборный комплекс
РПК-2 является частью ЗСУ-23-4 и
предназначен для управления огнем 23-мм счетверенной автоматической
зенитной пушки (АЗП-23).
Управление
огнем включает решение следующих задач:
- поиск, обнаружение и опознавание воздушных
целей;
- сопровождение воздушных целей и определение их
координат;
- решение задачи встречи снаряда с целью и выработка
данных для наводки АЗП-23 с учетом курса и углов качки
установки;
- определение момента открытия
огня.
Состав
РПК-2:
- радиолокационная станция I РЛЗЗ;
- приборная часть 1А7.
Тактико-технические характеристики РПК-2
дальность обнаружения
цели |
до |
дальность автосопровождения цели |
до |
скорость движения антенны по
азимуту: |
|
в режиме кругового и секторного поисков |
20
0/c |
в режиме ускоренного кругового поиска |
до 60
0/с |
величина секторного поиска по
азимуту: |
|
минимальный |
от 0 до
5-00 (30 0) |
максимальный |
от 0 до
16-00 (96 0) |
величина секторного поиска по углу места |
15 0 |
точность определения координат цели при
АС: |
|
по дальности |
|
по угловым координатам |
0-06
(21,6') |
ширина диаграммы направленности |
1,5 0 |
время непрерывной работы |
до 8
час |
2. Общее
устройство и размещение РПК-2
РПК-2
выполнен в виде шкафов, блоков и узлов,
размещенных в башне ЗСУ.
Радиолокационная станция 1РЛ33 предназначена для поиска, обнаружения и опознавания
воздушных целей, определения координат выбранной цели и передачи данных в
счетно-решающий прибор.
Состав
РЛС:
передающая система;
антенно-волноводная система;
приемная система;
система поиска;
система измерения дальности;
система управления антенной;
система селекции движущихся целей;
система вторичных источников
питания;
система вентиляции.
Кроме того, в
состав РЛС входят:
- блок бланкирования радиостанции;
- осциллографическая приставка;
- индивидуальный комплект ЗИП.
Элементы
РЛС размещены в 7 шкафах аппаратного
отсека башни и в антенной колонке. Шкафы выполнены в виде металлических каркасов
с ячейками, имеющими направляющие для блоков. В глубине ячеек закреплены разъемы кабельной системы для
подключения блоков.
Состав
приборной части:
- счетно-решающий прибор;
- система стабилизации;
- визирное устройство.
Счетно-решающий прибор (аналоговая ЭВМ) предназначен для решения задачи
встречи снаряда с целью при управлении огнем АЗП-23. СРП находится перед
сиденьем командира, который осуществляет контроль его работы, ввод поправок и
корректур.
Как мы уже изучили, система стабилизации предназначена для
сохранения неизменным направления антенны и стволов пушки при движении ЗСУ-23-4,
а визирное устройство предназначено
для обеспечения стрельбы ЗСУ-23-4 и наблюдения за ее результатами.
3. Работа РПК-2 в различных
режимах
Рассмотрим взаимодействие элементов РПК в различных
режимах работы ЗСУ.

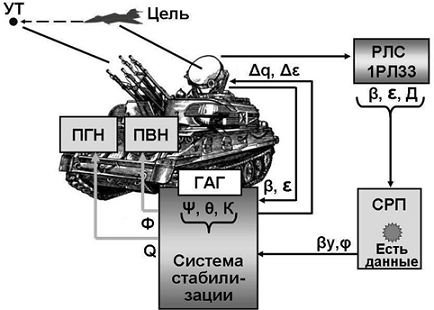

Рис.1.
Работа РПК-2 в первом режиме
Первый
(основной) режим - РЛС автоматически
сопровождает цель и определяет ее координаты - b, e и Д, которые поступают в СРП (рис. 1). СРП решает
задачу встречи снаряда с целью и определяет координаты упрежденной точки
bу и j. Эти данные поступают в систему стабилизации, в которой
определяются углы продольной и поперечной качки и угол курса самохода. Система
стабилизации вырабатывает полные углы вертикального и горизонтального наведения
пушки (Ф и Q) и углы доворота антенны (Dq и De), которые отрабатываются приводами наведения и
следящими приводами стабилизации.
В результате этого АЗП-23 автоматически наводится в
упрежденную точку, а антенна РЛС – на цель. Открытие огня производится
командиром ЗСУ или оператором поиска-наводчика по сигналу «Есть данные» на
СРП.

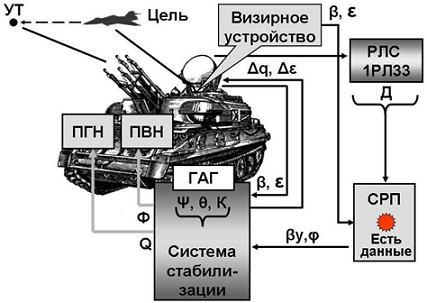

Рис.2.
Работа РПК-2 во втором режиме
Второй режим
– аналогичен первому, но в СРП угловые
координаты цели (b, e) поступают из визирного устройства, а дальность - от
РЛС. Визирное устройство наводится оператором поиска-наводчиком на цель
рукоятками блока управления антенной (рис. 2).
Этот режим является вспомогательным и применяется при
неисправности системы управления антенной РЛС или при подавлении ее
помехами.

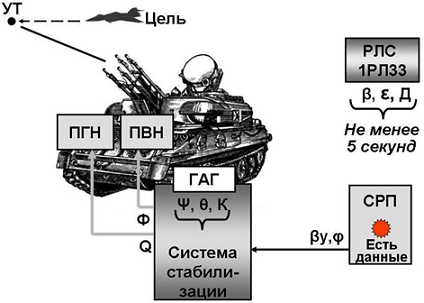

Рис.3.
Работа РПК-2 в третьем режиме
Третий режим
- режим работы по запомненным
установкам (режим ЗУ). В этом
режиме РЛС отключается от СРП и углы наведения АЗП-23 вырабатываются в
СРП по «запомненным» значениям текущих координат и скорости цели, исходя из
гипотезы о равномерном и прямолинейном ее движении цели в любой плоскости
(рис.3). Пушка при этом наводится в упрежденную точку автоматически силовыми
приводами.
Перед включением режима ЗУ необходимо, чтобы РПК
проработал в первом или во втором режиме не менее 5 сек. для получения текущих
координат цели. Время работы в этом режиме ограничено - 8-10 сек. После этого
ошибки в определении координат упрежденной точки становятся большими и
эффективность стрельбы будет низкой.
Режим применяется при угрозе потери цели радиолокатором
при появлении помех, при больших угловых скоростях движения цели или при
возникновении неисправностей.
Четвертый
режим - стрельба по воздушным целям с
места помощью прицела-дублера. Обнаружение и сопровождение целей производится
оператором поиска-наводчиком с помощью прицела - дублера. Наведение пушки и
прицела дублера производится силовыми приводами в режиме полуавтоматического
наведения с помощью рукояток блока управления антенной. Упреждения при
стрельбе вводятся по ракурсным кольцам прицела-дублера (рис. 4).
Этот режим применяется при выходе из строя РЛС,
счетно-решающего прибора и систем стабилизации.

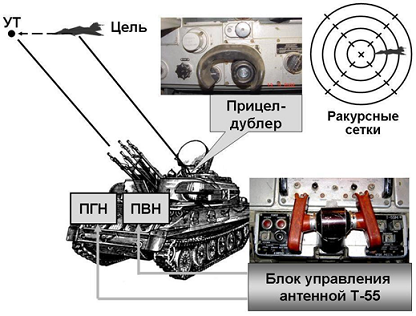

Рис. 4.
Работа ЗСУ-23-4 в четвертом режиме

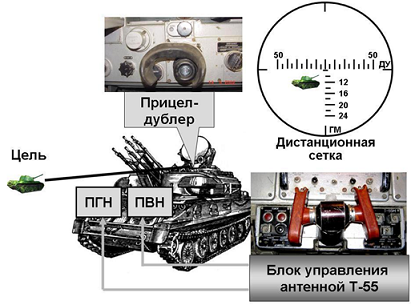

Пятый
режим - стрельба по наземным и
надводным целям с места с помощью прицела-дублера по дистанционной шкале
дальности, наведение пушки производится в полуавтоматическом или ручном режиме
(рис. 5).
Рис. 5. Работа ЗСУ-23-4 в пятом режиме
Тестовое задание
радиолокационная станция 1РЛ33 и силовые приводы наведения 2Э2
радиолокационная станция 1РЛ33 и автоматическая зенитная пушка АЗП-23
радиолокационная станция 1РЛ33 и приборная часть 1А7
до 15 км
до 30 км
до 25 км
счетно-решающий прибор, система стабилизации, визирное устройство
счетно-решающий прибор, система стабилизации, система электропитания
счетно-решающий прибор, система стабилизации, приводы наведения
до 30 км
до 27 км
до 17 км
