4. Визирное устройство и командирский прибор наведения ЗСУ-23-4
1. Назначение, состав, технические данные и размещение
визирного
устройства
Визирное
устройство Б-7 (рис. 1) предназначено
для обеспечения стрельбы ЗСУ-23-4 и наблюдения за ее
результатами.
Рис.1. Визирное
устройство
Состав
визирного устройства (рис.
2):
- основной визир (левая часть);
- прицел-дублер (правая часть);
- окуляр;
- система проектирования прицельных
сеток.
Основной
визир служит для наблюдения за
воздушной обстановкой при стрельбе с РПК, а также для измерения угловых
координат цели β и ε при работе ЗСУ во втором режиме. Головка основного визира
кинематически связана с антенной РЛС и
постоянно находится в согласованном положении с
ней.
Прицел-дублер служит для наведения пушки на цель при стрельбе по
воздушным и наземным целям без РПК, т.е. при работе ЗСУ в четвертом и пятом
режимах. Головка прицела-дублера имеет кинематическую связь с АЗП-23 и всегда с
ней согласована.

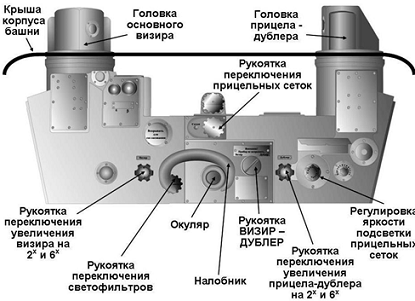

Рис.2. Общая схема визирного
устройства
Основные характеристики визирного
устройства:
визирование по азимуту (только для основного
визира) |
без ограничения |
визирование в вертикальной
плоскости |
от -15° до +87° |
увеличение |
- 2х и 6х |
поле зрения визирного
устройства |
11° 30′ (при увеличении
6х) |
поле зрения визирного
устройства |
36° (при увеличении 2х) |
поле зрения окуляра |
63° |
напряжение постоянного тока для питания цепи подсветки сеток |
26 В |
масса визирного устройства |
|
Визирное устройство размещено в корпусе башни перед рабочим
местом оператора поиска – наводчика, а головки основного визира и
прицела-дублера – на крыше корпуса башни.
2. Общее устройство и работа визирного
устройства
Визирное устройство представляет собой совокупность оптической, кинематической
и электрической схем.
Оптическая
схема предназначена для передачи
изображения воздушной и наземной обстановки от головок основного визира и
прицела-дублера в окуляр и представляет собой систему линз, призм и объективов.
В системе имеется два светофильтра (нейтральный и оранжевый), которые выбираются
по желанию оператора поиска в зависимости от освещенности. На изображение,
наблюдаемое в окуляре, накладывается одна из шести прицельных сеток.
Кинематическая схема обеспечивает вращение головки основного визира по β и ε
согласованно с антенной РЛС, а головки прицела дублера – согласованно с АЗП-23
по ε. Кроме того, в кинематическую схему входят следующие
механизмы:
- переключения с основного визира на
прицел-дублер;
- смены прицельных сеток;
- смены светофильтров;
- смены кратности увеличения.
Электрическая
схема предназначена для блокировки
режимов работы визирного устройства при неправильной установке сеток, а также
для подсвета сеток. В схеме имеется регулировка яркости подсвета сеток.
Система
проектирования прицельных сеток имеет
шесть сеток, обеспечивающих возможность ведения стрельбы по воздушным и наземным целям.
Одна из сеток (рис. 3) выполнена в виде перекрестия,
которое наблюдается в окуляре при работе визирного устройства в режиме ВИЗИР
независимо от кратности увеличения. Эта сетка используется для сопровождения
воздушной цели по β и ε при работе ЗСУ во втором режиме.
Рис.3. Прицельная сетка в режиме
ВИЗИР

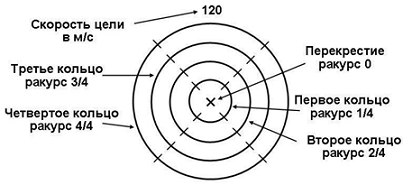

Четыре прицельные ракурсные сетки (рис. 4) предназначены
для выбора упреждений в режиме ДУБЛЕР при стрельбе по воздушной цели без РПК в
четвертом режиме.
Рис.4. Прицельная ракурсная сетка в
режиме ДУБЛЕР
Эти ракурсные сетки рассчитаны для четырех скоростей
цели - 60, 120,220 и 300 м/с при средней дальности

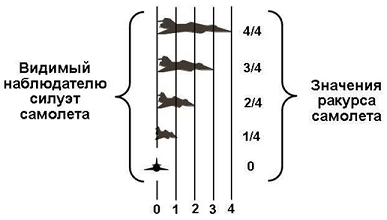

Ракурсом (рис.
5) называется отношение длины фюзеляжа самолета (вертолета), видимая наблюдателю, к его истинной длине.
Ракурс выражается дробью – 1/4, 2/4, 3/4, 4/4, 0.

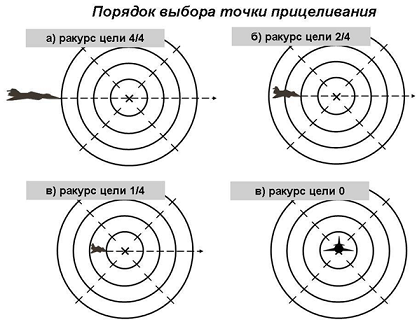

Рис.5. Понятие ракурса самолета и порядок выбора точки прицеливания
Сетки наблюдаются в поле зрения окуляра только при
работе визирного устройства в режиме ДУБЛЕР и двукратном
увеличении.

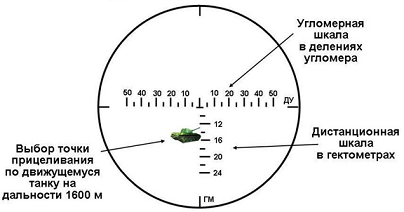

Шестая сетка (рис. 6) – дистанционная, используется для
наведения АЗП-23 при стрельбе по наземным целям в пятом режиме. Наблюдается при
работе визирного устройства в режиме ДУБЛЕР только при шестикратном
увеличении.
Подсветка сеток осуществляется специальной лампочкой.
Рис.6. Дистанционная
сетка
3. Назначение и устройство командирского прибора
наведения
Командирский
прибор наведения (КНП) предназначен для
визирования воздушных целей и полуавтоматического наведения антенны РЛС на
цель.

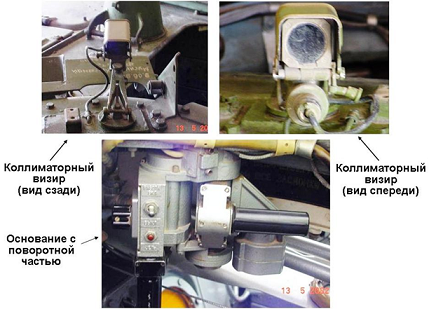

В состав
КНП (рис. 7) входят коллиматорный
визир, основание с поворотным механизмом и поворотная часть.
Рис.7. Командирский прибор
наблюдения
КНП обеспечивает (рис. 8) визирование цели в пределах от
– 5° до +30° по вертикали и ± 20° по горизонтали, а при уходе цели из поля
зрения по горизонтали – возможность управления башней для наведения КНП на
цель.
Основание установлено в командирской башенке, слева к
нему крепится ручка с органами
управления КНП: тумблером РАБОТА и кнопками ЦЕЛЬ и БАШНЯ.
Через центр основания проходит поворотная часть, на
верхней части которой закреплен коллиматорный визир, а в нижней части
установлена рукоятка управления КНП. При повороте этой рукоятки по горизонтали и
вертикали, изменяется угол горизонтального и вертикального наведения
коллиматорного визира.
Рукоятка управления имеет два положения: рабочее и
походное. Для перевода ее в рабочее положение надо нажать кнопку механического
стопора (в нижней части поворотного механизма) и повернуть рукоятку на 90° на
себя.
Для включения
КНП следует установить тумблер РАБОТА в
положение ВКЛ. и одновременно нажать кнопки БАШНЯ и ЦЕЛЬ, при этом должна
загореться лампа ЦУ на пульте оператора поиска -
наводчика.
Визирование
цели заключается в совмещении центра перекрестия коллиматорного визира с целью с
помощью рукоятки управления. При этом схема управления башней и антенной
обеспечивает наведение антенны на цель синхронно с поворотом рукоятки. Загорание
лампочки ЦУ сигнализирует о включении СУА в режим наведения от КНП.
Рис.8. Общая схема командирского
прибора наблюдения
Тестовое задание
основной визир и прицел-дублер
основной визир и командирский прибор наведения
основной визир и ракурсный прицел
для сохранения неизменным направления антенны и стволов пушки при движении ЗСУ-23-4
для обеспечения стрельбы ЗСУ-23-4 и наблюдения за ее результатами
для управления огнем АЗП-23
для визирования воздушных целей и полуавтоматического наведения антенны РЛС на цель
для наведения пушки на цель при стрельбе по воздушным и наземным целям
для наведения АЗП-23 при стрельбе по наземным целям в пятом режиме
наведения пушки на цель при стрельбе по наземным целям с использованием дистанционной шкалы
наблюдения за воздушной обстановкой при стрельбе с РПК, а также для измерения угловых координат цели β и ε при работе ЗСУ во втором режиме
выбора упреждений при стрельбе по воздушной цели без РПК в четвертом режиме
наблюдения за воздушной обстановкой при стрельбе с РПК, а также для измерения угловых координат цели β и ε при работе ЗСУ во втором режиме
наведения пушки на цель при стрельбе по воздушным целям с использованием дистанционной шкалы
визирования воздушных целей и полуавтоматического наведения антенны РЛС на цель
