ЗСУ-23-4 «Шилка»

23-мм счетверенная автоматическая зенитная пушка (АЗП-23) предназначена для поражения воздушных и наземных целей.

Состав АЗП-23:

- четыре 23-мм автомата;

- верхняя и нижняя люльки;

- основание с башней;

- механизмы наведения и стопорения;

- система питания автоматов;

- система охлаждения стволов;

- система заряжания и перезаряжания;

- электрооборудование.

Тактико-технические характеристики АЗП-23

Принцип работы АЗП-23

Боекомплект пушки укладывается в патронные короба, из которых патроны в лентах поступают по металлическим рукавам и лоткам к автоматам.

Первоначальное заряжание пушки производится пневматически за счет сжатого воздуха. Подвижные части автомата отходят назад и останавливаются, патрон подается на линию досылки. Открытие огня производит командир ЗСУ или оператор поиска с помощью электроспуска.

Работа автоматики пушки основана на принципе использования энергии пороховых газов. При выстреле часть газов через газоотводное отверстие отбрасывает подвижные части автомата назад. Открывается затвор, стреляная гильза извлекается и  выбрасывается, очередной патрон подается на линию досылки.

Охлаждение стволов при стрельбе осуществляется жидкостью (вода, антифриз), подаваемой насосом из бака системы охлаждения стволов.

Наведение пушки осуществляется с помощью силовых электрогидравлических приводов наведения или вручную с помощью механизмов наведения.

2. Конструкция автомата АЗП-23, назначение его узлов  и механизмов

23-мм автомат (рис. 1) - это автоматическое оружие, в котором запирание и отпирание канала ствола, производство выстрела, извлечение из патронника стреляной гильзы и отражение ее, подача ленты в приемник и подача очередного патрона в патронник осуществляются автоматически при помощи энергии пороховых газов, отводимых через боковое отверстие в стенке ствола.

Рис.1. 23-мм автомат

Все 4 автомата по устройству одинаковы и отличаются лишь деталями механизма подачи ленты и трубопроводов отвода охлаждающей жидкости.

Автоматы установлены на люльке справа и слева. Правый автомат имеет правое питание патронами, левый – левое.

Состав автомата (рис.2):

- ствол;

- ствольная коробка;

- затворная рама;

- затвор;

- крышка ствольной коробки;

- подающий механизм;

- электроспуск;

- затыльник;

- механизм пневмоперезарядки;

- амортизаторы отката (по 2 на каждый автомат);

- звеньеотвод.

Рис.2. Состав автомата: 1 – ствол; 2 – ствольная коробка; 3 – затворная рама; 4 – затвор; 5 – крышка ствольной коробки; 6 – электроспуск; 7 – затыльник; 8 – механизм пневмоперезарядки; 9 – амортизаторы отката; 10 – звеньеотвод

Ствол (рис. 3) служит для направления полета снаряда и придания ему начальной скорости.

Внутренняя часть ствола называется каналом. В нем имеется патронник для размещения патрона и нарезная часть с 10 нарезами, идущими слева вверх направо и обеспечивающими снаряду вращение и устойчивость в полете.

На стволе имеются пламегаситель и газовая камера, служащая для отвода пороховых газов, приводящих в действие автоматику.

На наружной поверхности ствола имеется кожух системы охлаждения, в котором циркулирует охлаждающая жидкость.

Рис.3. Ствол

Ствольная коробка (рис. 4) служит для соединения основных элементов автомата и направления движения подвижных частей.

Рис.4. Ствольная коробка

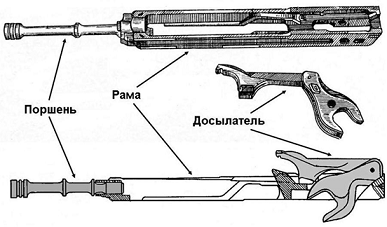

Затворная рама (рис. 5) приводит в действие подвижные части автомата. Она поднимает и опускает затвор, перемещает досылатель, приводит в действие подающий механизм, сжимает возвратную пружину механизма пневмоперезарядки и пружины затыльника.

Затворная рама состоит из рамы, поршня и досылателя. Досылатель досылает патрон в патронник и извлекает из патронника стреляную гильзу.

Рис.5. Затворная рама

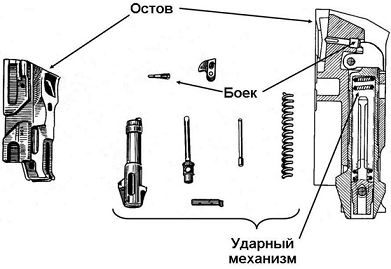

Затвор (рис. 6) служит для запирания канала ствола, производства выстрела и первоначального страгивания гильзы при извлечении ее из патронника. Он состоит из остова, внутри которого собран ударный механизм. Затвор при движении вверх запирает канал ствола, при этом боек ударного механизма  накалывает капсюль. Происходит выстрел. После выстрела за счет движения затворной рамы назад, затвор опускается вниз и производит первоначальное страгивание гильзы.

Рис.6. Затвор

Крышка ствольной коробки (рис. 7) вместе с вырезом на ствольной коробке образует приемное окно для ленты с патронами.

Рис.7. Крышка ствольной коробки

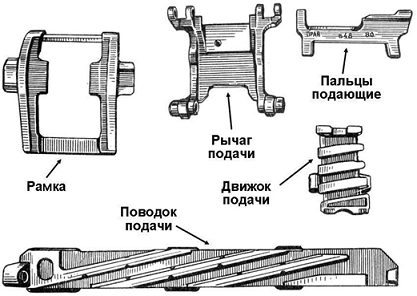

Подающий механизм (рис. 8) предназначается для подачи ленты с патронами в приемник автомата и подачи патрона на линию досылания. Представляет собой систему рычагов, пазов и выступов, которые за счет движения затворной рамы перемещают ленту и очередной патрон.

Рис.8. Элементы подающего механизма

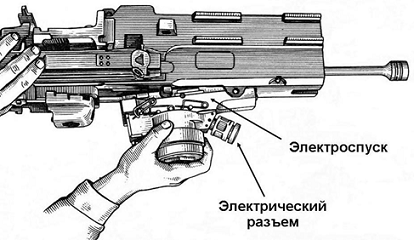

Электроспуск (рис. 9) служит для дистанционного управления огнем,  сигнализации готовности автомата к стрельбе и для работы счетчика остатка патронов.

Состоит из шептала, электромагнитного устройства и датчика готовности. Шептало удерживает затворную раму в крайнем заднем положении. Электромагнитное устройство служит для дистанционного управления работой шептала. Датчик готовности обеспечивает сигнализацию о готовности автомата к стрельбе и работу счетчика остатка патронов.

Рис.9. Электроспуск

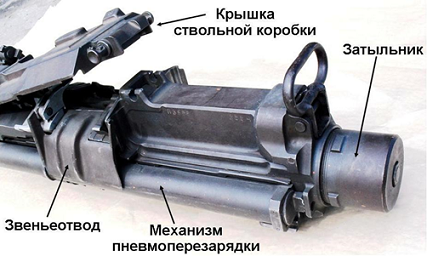

Затыльник (рис. 10) является задней стенкой ствольной коробки. В нем имеется буферное устройство, которое смягчает удар затворной рамы при откате и сообщает ей интенсивный толчок вперед в  начале наката.

Рис.10. Затыльник, механизм пневмоперезарядки и звеньеотвод

Механизм пневмоперезарядки служит для отведения подвижных частей автомата в заднее положение (для постановки на шептало) в начале стрельбы и при разряжании автомата.

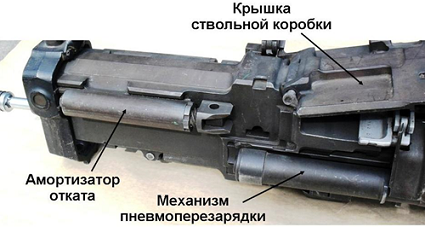

Амортизаторы отката (рис. 11) служат для уменьшения отдачи автомата при выстреле и возвращения его в исходное положение для стрельбы. Состоят из цилиндрического корпуса и пружины. Каждый автомат имеет по два амортизатора.

Рис.11. Амортизатор отката

Звеньеотвод служит для отвода звеньев и устанавливается на ствольной коробке. Представляет собой лоток, по которому использованные звенья из автомата направляются в звеньесборник.

3. Взаимодействие частей и механизмов автомата АЗП-23 при стрельбе

Первоначальное заряжание пушки производится пневматически. При нажатии кнопки ПЕРЕЗАРЯДКА на пульте командира ЗСУ сжатый воздух через пневмопоршень отводит назад затворную раму и рычаг досылателя. Патрон подается на линию досылки. Затворная рама встречает шептало электроспуска и останавливается.

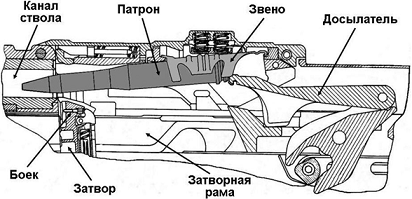

Рис.12. Положение частей автомата при досылании патрона в патронник

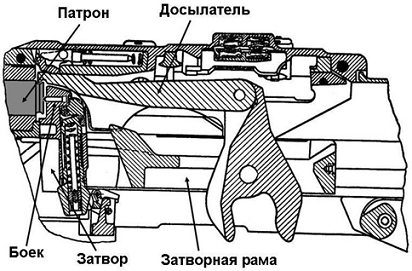

Рис.13. Положение частей автомата при разбитии капсюля

При нажатии кнопки ОГОНЬ командиром ЗСУ (или нажатии спусковой педали оператором поиска) шептало электроспуска освобождает затворную раму, которая движется вперед. Досылатель выталкивает патрон из звена ленты и досылает его в патронник.

Затвор движется вверх и запирает канал ствола, при этом боек ударного  механизма накалывает капсюль. Происходит выстрел.

Пороховые газы действуют на снаряд, сообщая ему движение вперед. Часть газов после прохождения снарядом газоотводного отверстия в стенке ствола отводится в газовую камеру. За счет этого затворная рама перемещается назад, затвор опускается вниз и отпирает канал ствола. Досылатель извлекает из патронника стреляную гильзу и выталкивает ее из автомата. Подающий механизм подает очередной патрон на линию досылания.

Если кнопка ОГОНЬ нажата, то описанный цикл повторяется.

Стреляные гильзы выбрасываются за борт ЗСУ по гильзоотводам, а звенья ссыпаются в звеньесборник.
