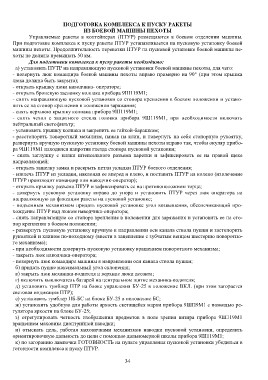

ПОДГОТОВКА КОМПЛЕКСА К ПУСКУ РАКЕТЫ
ИЗ БОЕВОЙ МАШИНЫ ПЕХОТЫ

Управляемые ракеты в контейнерах (ПТУР) размещаются в боевом отделении машины.
При подготовке комплекса к пуску ракеты ПТУР устанавливается на пусковую установку боевой
машины пехоты. Продолжительность перевозки ПТУР на пусковой установке боевой машины пе-
хоты не должна превышать 50 км.

Для подготовки комплекса к пуску ракеты необходимо:
а) установить ПУТР на направляющую пусковой установки боевой машины пехоты, для чего:
- повернуть люк командира боевой машины пехоты вправо примерно на 90° (при этом крышка
люка должна быть закрыта);
- открыть крышку люка наводчика- оператора;
- открыть броневую заслонку колпака прибора 9Ш119М1;
- снять направляющую пусковой установки со стопора крепления в боевом положении и устано-
вить ее на стопор крепления в положении заряжания;
- снять верхнюю крышку колпака прибора 9Ш119М1;
- снять чехол с защитного стекла головки прибора 9Ш119М1, при необходимости включить
нейтральный светофильтр;
- установить крышку колпака и закрепить ее гайкой-барашком;
- расстопорить поворотный механизм, нажав на клин, и повернуть на себя стопорную рукоятку,
развернуть вручную пусковую установку боевой машины пехоты вправо так, чтобы окуляр прибо-
ра 9Ш119М1 находился напротив гнезда стопора пусковой установки;
- снять заглушку с вилки штепсельного разъема каретки и зафиксировать ее на правой щеке
направляющей;
- открыть защелку замка и раскрыть петли укладки ПТУР боевого отделения;
- извлечь ПТУР из укладки, наклоняя ее вперед и влево, и поставить ПТУР на колено (извлечение
ПТУР производит командир или наводчик-оператор);
- открыть крышку разъема ПТУР и зафиксировать ее на противоположном торце;
- довернуть пусковую установку вправо до упора и установить ПТУР через люк оператора на
направляющую до фиксации ракеты на пусковой установке;
- подъемным механизмом придать пусковой установке угол возвышения, обеспечивающий про-
хождение ПТУР над люком наводчика-оператора;
- снять направляющую со стопора крепления в положении для заряжания и установить ее на сто-
пор крепления в боевом положении;
- развернуть пусковую установку вручную в направлении оси канала ствола пушки и застопорить
рукояткой и клином по-походному (ввести в зацепление с зубчатым венцом шестерню поворотно-
го механизма);
- при необходимости довернуть пусковую установку вращением поворотного механизма;
- закрыть люк наводчика-оператора;
- повернуть люк командира машины в направлении оси канала ствола пушки;
б) придать пушке максимальный угол склонения;
в) закрыть люк механика-водителя и верхние люки десанта;
г) включить выключатель батарей на центральном щитке механика-водителя;
д) установить тумблер ПТР на блоке управления БУ-25 в положение ВКЛ. (при этом загорается
световая индикация ПТР);
е) установить тумблер НБ-БС на блоке БУ-25 в положение БС;
ж) установить удобную для работы яркость светящейся марки прибора 9ШП9М1 с помощью ре-
гулятора яркости на блоке БУ-25;
з) отрегулировать четкость изображения предметов в поле зрения визира прибора 9Ш119М1
вращением маховика диоптрийной наводки;
и) отыскать цель, работая маховичками механизмов наводки пусковой установки, определить
ориентировочную дальность до цели с помощью дальномерной шкалы прибора 9Ш119М1;
к) по загоранию лампочки ГОТОВНОСТЬ на пульте управления пусковой установки убедиться в
готовности комплекса к пуску ПТУР.
