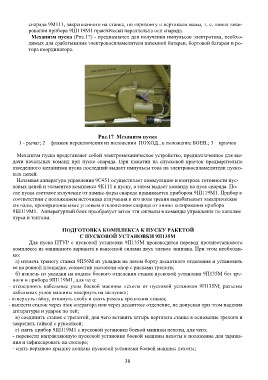

Page 38 - Система управления огнем БМП-2

снаряда 9М111, закрепленного на станке, по горизонту и вертикали малы, т. е. линия визи-
рования прибора 9Ш119М1 практически параллельна оси снаряда.

Механизм пуска (Рис.17) - предназначен для получения импульсов электротока, необхо-
димых для срабатывания электровоспламенителя наземной батареи, бортовой батареи и ро-
тора координатора.

Рис.17 Механизм пуска
1 - рычаг; 2 – флажок переключения из положения ПОХОД., в положение БОЕВ.; 3 – крючок

Механизм пуска представляет собой электромеханическое устройство, предназначенное для вы-
дачи начальных команд при пуске снаряда. При нажатии на спусковой крючок предварительно
взведенного механизма пуска последний выдает импульсы тока на электровоспламенители пуско-
вых цепей.

Наземная аппаратура управления 9С451 осуществляет коммутацию и контроль готовности пус-
ковых цепей и элементов комплекса 9К111 к пуску, а затем выдает команду на пуск снаряда. По-
сле пуска световое излучение от лампы-фары снаряда принимается прибором 9Ш119М1. Прибор в
соответствии с положением источника излучения в его поле зрения вырабатывает электрические
сигналы, пропорциональные угловым отклонениям снаряда от линии визирования прибора
9Ш119М1. Аппаратурный блок преобразует затем эти сигналы в команды управления по каналам
курса и тангажа.

ПОДГОТОВКА КОМПЛЕКСА К ПУСКУ РАКЕТОЙ
С ПУСКОВОЙ УСТАНОВКИ 9П135М

Для пуска ПТУР с пусковой установки 9П135М производится перевод противотанкового
комплекса из машинного варианта в выносной силами двух членов экипажа. При этом необходи-
мо:
а) извлечь треногу станка 9П56М из укладки на левом борту десантного отделения и установить
ее на ровной площадке, совместив указатели опор с рисками треноги;
б) извлечь из укладки на водиле боевого отделения станок пусковой установки 9П135М без тре-
ноги и прибора 9Ш119М1, для чего:
- отсоединить кабельные узлы боевой машины пехоты от пусковой установки 9П135М; разъемы
кабельных узлов машины навернуть на заглушки;
- отвернуть гайку, откинуть скобу и снять ремень крепления станка;
- вынести станок через люк оператора или через десантное отделение, не допуская при этом падения
аппаратуры и ударов по ней;
в) соединить станок с треногой, для чего вставить штырь вертлюга станка в основание треноги и
закрепить гайкой с рукояткой;
г) снять прибор 9Ш119М1 с пусковой установки боевой машины пехоты, для чего;
- перевести направляющую пусковой установки боевой машины пехоты в положение для заряжа-
ния и зафиксировать на стопоре;
- снять верхнюю крышку колпака пусковой установки боевой машины пехоты;

38
