9П135М. Направляющая 4 (рис.12) закреплена на броневом колпаке 10 прибора 9Ш119М1
на оси с помощью рамы 5 и фиксируется в двух положениях (в рабочем и в положении для
заряжания) с помощью стопоров 6 и 8.

Броневой колпак предохраняет от повреждения прибор 9Ш119М1. Колпак закреплен
болтами на шахте 11, которая установлена на цапфах в погонном устройстве. На передней
стенке колпака на оси установлена броневая заслонка 24. Управление заслонкой осуществля-
ется через тросовый привод 26 поворотом рукоятки 19.

Погонное устройство представляет собой шариковую спору и обеспечивает вращение
пусковой установки примерно на 185°. Подъемный механизм служит для придания пусковой
установке углов возвышения и склонения в диапазоне от -5° до +15°. Корпус подъемного ме-
ханизма установлен в кронштейне 18 (рис.12) и через кронштейн 21 и стойки жестко кре-
пится к внутреннему погону. Серьга подъемного механизма через кронштейн 13 соединена с
шахтой 11 и колпаком 10 прибора 9Ш119М1. Вращением маховика за рукоятку осуществля-
ется грубое наведение по вертикали, а вращением за ободок, при сложенной рукоятке, осу-
ществляется точное наведение по вертикали. Поворотный механизм служит для поворота
вращающейся части пусковой установки в горизонтальной плоскости и представляет собой
двухскоростной редуктор с инерционным механизмом. Поворотный механизм крепится в
серьге 28 (рис.12) и поджимается к зубчатому венцу 12 пружиной 31.

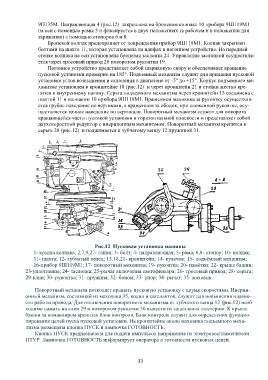

Рис.12 Пусковая установка машины
1- крыша колпака; 2,7,9,27- гайки; 3- болт; 4- направляющая; 5- рама; 6,8- стопор; 10- колпак;
11- шахта; 12- зубчатый венец; 13,18,21- кронштейн; 14- кулачок; 15- подъёмный механизм;
16-прибор 9Ш119M1; 17- поворотный механизм; 19- рукоятка; 20- намётки; 22- крыша башни;
23-уплотнение; 24- заслонка; 25-рычаг включения светофильтра; 26- тросовый привод; 28- серьга;
29-клин; 30- рукоятка; 31- пружина; 32- боном; 33- упор; 34- рычаг; 35- маховик.

Поворотный механизм позволяет вращать пусковую установку с двумя скоростями. Инерци-
онный механизм, состоящий из маховика 35, водил и сателлитов, служит для повышения плавно-
сти работы привода. Для отключения поворотного механизма от зубчатого венца 12 (рис.12) необ-
ходимо нажать на клин 29 и поворотом рукоятки 30 вывести из зацепления шестерню. К крыше
башни за командиром крепится блок контроля. Блок контроля служит для определения функцио-
нирования цепей пуска пусковой установки. На кронштейне около маховика подъемного меха-
низма размещена кнопка ПУСК и лампочка ГОТОВНОСТЬ.

Кнопка ПУСК предназначена для подачи импульсов напряжения на электровоспламенители
ПТУР. Лампочка ГОТОВНОСТЬ информирует оператора о готовности пусковых цепей.
