Вертлюг 9 является несущим элементом вращающейся части станка. На нем закреплены подъ-
емный 8 и поворотный 5 механизмы. Направляющая с кронштейном визира (в которой крепится
прибор 9Ш119М1) составляет качающуюся часть станка. Она соединена с вертлюгом шарнирно и
может поворачиваться в вертикальной плоскости.

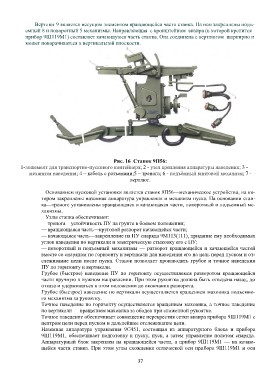

Рис. 16 Станок 9П56:
1-ложемент для транспортно-пускового контейнера; 2 - узел крепления аппаратуры наведения; 3 -

механизм наведения; 4 – кабель с разъемами;5 – тренога; 6 - подъёмный винтовой механизм; 7 -
вертлюг.

Основанием пусковой установки является станок 9П56—механическое устройство, на ко-
тором закреплены наземная аппаратура управления и механизм пуска. На основании стан-
ка—треноге установлены вращающаяся и качающаяся части, поворотный и подъемный ме-
ханизмы.

Узлы станка обеспечивают:
— тренога—устойчивость ПУ на грунте в боевом положении;
— вращающаяся часть—круговой разворот качающейся части;
— качающаяся часть—закрепление на ПУ снаряда 9М113(111), придание ему необходимых
углов наведения по вертикали и электрическую стыковку его с ПУ;
— поворотный и подъемный механизмы — разворот вращающейся и качающейся частей
вместе со снарядом по горизонту и вертикали для наведения его на цель перед пуском и от-
слеживание цели после пуска. Станок позволяет производить грубое и точное наведения
ПУ по горизонту и вертикали.
Грубое (быстрое) наведение ПУ по горизонту осуществляемся разворотом вращающейся
части вручную в нужном направлении. При этом рукоятка должна быть отведена назад, до
отказа и удерживаться в этом положении до окончания разворота.
Грубое (быстрое) наведение по вертикали осуществляется вращением маховика подъемно-
го механизма за рукоятку.
Точное наведение по горизонту осуществляется вращением маховика, а точное наведение
по вертикали — вращением маховика за ободок при сложенной рукоятке.
Точное наведение обеспечивает совмещение перекрестия сетки визира прибора 9Ш119М1 с
центром цели перед пуском и дальнейшее отслеживание цели.
Наземная аппаратура управления 9С451, состоящая из аппаратурного блока и прибора
9Ш119М1, обеспечивает подготовку к пуску, пуск, а затем управление полетом снаряда.
Аппаратурный блок закреплен на вращающейся части, а прибор 9Ш119М1 — на качаю-
щейся части станка. При этом углы схождения оптической оси прибора 9Ш119М1 и оси

37
