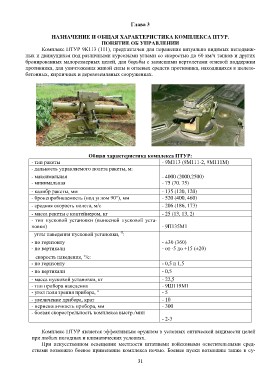

Глава 3

НАЗНАЧЕНИЕ И ОБЩАЯ ХАРАКТЕРИСТИКА КОМПЛЕКСА ПТУР.
ПОНЯТИЕ ОБ УПРАВЛЕНИИ

Комплекс ПТУР 9К113 (111), предназначен для поражения визуально видимых неподвиж-
ных и движущихся под различными курсовыми углами со скоростью до 60 км/ч танков и других
бронированных малоразмерных целей, для борьбы с зависшими вертолетами огневой поддержки
противника, для уничтожения живой силы и огневых средств противника, находящихся в железо-
бетонных, кирпичных и деревоземляных сооружениях.

Общая характеристика комплекса ПТУР:

- тип ракеты - 9М113 (9М111-2, 9М111М)

- дальность управляемого полета ракеты, м:

- максимальная - 4000 (2000,2500)
- минимальная - 75 (70. 75)

- калибр ракеты, мм - 135 (120, 120)
- бронепробиваемость (под углом 90°), мм - 520 (400, 460)

- средняя скорость полета, м/с - 206 (186, 173)

- масса ракеты с контейнером, кг - 25 (13, 13, 2)

- тип пусковой установки (выносной пусковой уста-

новки) - 9П135М1

углы наведения пусковой установки, 0:

- по горизонту - ±30 (360)
- по вертикали - от -5 до +15 (±20)

скорость наведения, °/с: - 0,5 и 1,5
- по горизонту

- по вертикали - 0,5

- масса пусковой установки, кг - 22,5
- тип прибора наведения - 9Ш119М1
- угол поля зрения прибора, ° -5
- 10
- увеличение прибора, крат - 300
- перископичность прибора, мм
- боевая скорострельность комплекса выстр./мин - 2-3

Комплекс ПТУР является эффективным оружием в условиях оптической видимости целей
при любых погодных и климатических условиях.

При искусственном освещении местности штатными войсковыми осветительными сред-
ствами возможно боевое применение комплекса ночью. Боевые пуски возможны также в су-

31
