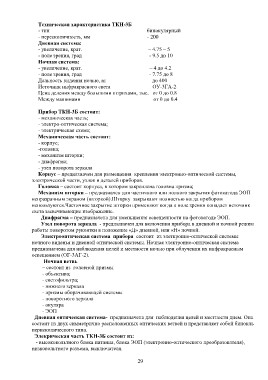

Техническая характеристика ТКН-3Б

- тип бинокулярный

- перескопичность, мм - 200

Дневная система:

- увеличение, крат. – 4.75 – 5

- поле зрения, град - 9.5 до 10

Ночная система:

- увеличение, крат. – 4 до 4.2

- поле зрения, град - 7.75 до 8

Дальность видения ночью, м: до 400

Источник инфракрасного света ОУ-3ГА-2

Цена деления между большими штрихами, тыс. от 0 до 0.8

Между машинами от 0 до 0.4

Прибор ТКН-3Б состоит:
- механическая часть;
- электро-оптическая система;
- электрическая схема;

Механическая часть состоит:
- корпус;
-головка;
- механизм шторки;
- диафрагма;
- узел поворота зеркала
Корпус – предназначен для размещения крепления электронно-оптической системы,
электрической части, узлов и деталей приборов.
Головка – состоит корпуса, в котором закреплена головна призма;
Механизм шторки – предназначен для частичного или полного закрытия фотокатода ЭОП
непразрачным экраном (шторкой).Шторку закрывают полностью когда прибором
непользуются.Частичное закрытие шторки применяют когда в поле зрения попадает источник
света засвечивающие изображение.
Диафрагма – предназначена для уменьшения освещенности на фотокатоде ЭОП.
Узел поворота зеркала - предназначен для включения прибора в дневной и ночной режим
работы поворотом рукоятки в положение «Д» дневной, или «Н» ночной.
Электрооптическая система прибора состоит из элеткронно-оптической системы
ночного виденья и дневной оптической системы. Ночная электронно-оптическая система
предназначена для наблюдения целей и местности ночью при облучении их инфракрасным
освещением (ОГ-3АГ-2).

Ночная ветвь
– состоит из головной призмы
- объектива;
- светофильтра;
- нижнего зеркала
- призмы оборачивающей системы
- поворотного зеркала
- окуляра
- ЭОП
Дневная оптическая система- предназначена для наблюдения целей и местности днем. Она
состоит из двух симметрично расположенных оптических ветвей и представляет собой бинокль
перископического типа.

Элекрическая часть ТКН-3Б состоит из:
- высоковольтного блока питания, блока ЭОП (электронно-оптического преобразователя),
низковольтного разъема, выключателя.
