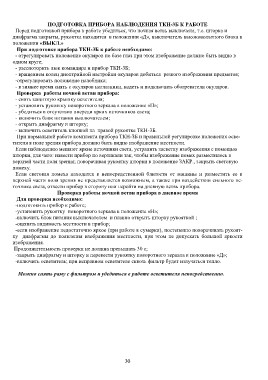

ПОДГОТОВКА ПРИБОРА НАБЛЮДЕНИЯ ТКН-3Б К РАБОТЕ
Перед подготовкой прибора к работе убедиться, что ночная ветвь выключена, т.е. шторка и
диафрагма закрыты, рукоятка находится в положении «Д», выключатель высоковольтного блока в
положении «ВЫКЛ.»
При подготовке прибора ТКН-3Б к работе необходимо:
- отрегулировать положение окуляров по базе глаз при этом изображение должно быть видно в
одном круге;
- расспоторить люк командира и прибор ТКН-3Б;
- вращением колец диоптрийной настройки окуляров добиться резкого изображения предметов;
-отрегулировать положение налобника;
- в зимнее время снять с окуляров наглазники, надеть и подключить обогреватели окуляров.
Проверка работы ночной ветви прибора:
- снять защитную крышку осветителя;
- установить рукоятку поворотного зеркала в положение «Н»;
- убедиться в отсутствии впереди ярких источников света;
- включить блок питания выключателем;
- открыть диафрагму и шторку;
- включить осветитель кнопкой на правой рукоятке ТКН-3Б.
При нормальной работе комплекта прибора ТКН-ЗБ и правильной регулировке положения осве-
тителя в поле зрения прибора должно быть видно изображение местности.
Если наблюдению мешают яркие источники света, устранить засветку изображения с помощью
шторки, для чего: навести прибор по вертикали так, чтобы изображение помех разместилось в
верхней части поля зрения; поворачивая рукоятку шторки в положение ЗАКР., закрыть световую
помеху.
Если световая помеха находится в непосредственной близости от машины и разместить ее в
верхней части поля зрения не представляется возможным, а также при воздействии сильного ис-
точника света, отвести прибор в сторону или перейти на дневную ветвь прибора.

Проверка работы ночной ветви прибора в дневное время
Для проверки необходимо:
-подготовить прибор к работе;
-установить рукоятку поворотного зеркала в положение «Н»;
-включить блок питания выключателем и плавно открыть шторку рукояткой ;
-оценить видимость местности в прибор;
-если изображение недостаточно яркое (при работе в сумерки), постепенно поворачивать рукоят-
ку диафрагмы до появления изображения местности, при этом не допускать большой яркости
изображения.
Продолжительность проверки не должна превышать 30 с;
-закрыть диафрагму и шторку и перевести рукоятку поворотного зеркала в положение «Д»;
-включить осветитель; при исправном осветителе сквозь фильтр будет излучаться тепло.

Можно снять раму с фильтром и убедиться в работе осветителя непосредственно.
