мерки и на рассвете (в условиях ограниченной видимости цели). В этом случае используется
подсветка сетки прибора наведения. Не следует производить пуск, если в поле зрения аппара-
туры управления попадают случайные посторонние источники инфракрасного излучения
(солнце, свет прожектора, лазерное излучение, осветительная ракета и т.д.).

В этом случае необходимо добиваться выхода световой помехи из поля зрения аппаратуры
управления или сменить цель, в крайнем случае - огневую позицию.

Пуск ПТУР с боевой машины пехоты производится только с места или с остановок.
Стрельба по целям ведется противотанковой управляемой ракетой с кумулятивной боевой ча-
стью. Запуск ракеты производится из контейнера, устанавливаемого на пусковой установке.

Управление ракетой в полете осуществляется полуавтоматической системой управления с
передачей командных сигналов по проводной линии связи с наземной на бортовую аппаратуру
управления. При этом наведение оптической оси визира в цель, осуществляемое оператором
ручное, а управление ракетой в полете (удержание ее на оптической оси визира) - автоматиче-
ское, независимое от оператора.

Определение положения ракеты в полете относительно линии визирования (Рис.11) осу-
ществляется с помощью лампы-фары, формирующей мощное световое излучение, энергетиче-
ский максимум которого приходится на инфракрасную область спектра. Излучение лампы-
фары воспринимается оптико-механическим координатором прибора наведения пусковой уста-
новки и преобразуется в электрические сигналы, соответствующие угловому отклонению раке-
ты от линии визирования. Преобразуя эти сигналы, наземная аппаратура управления автомати-
чески вырабатывает команды управления по каналам курса и тангажа и по двухпроводной ли-
нии связи передает их на борт ракеты. За счет отклонения рулей ракета перемещается к линии
визирования.

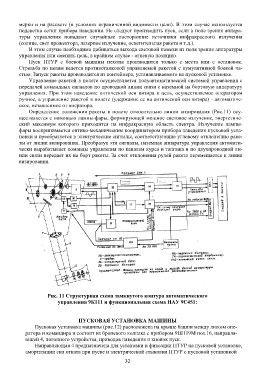

Рис. 11 Структурная схема замкнутого контура автоматического
управления 9К111 и функциональная схема НАУ 9С451:

ПУСКОВАЯ УСТАНОВКА МАШИНЫ
Пусковая установка машины (рис.12) расположена на крыше башни между люком опе-
ратора и командира и состоит из броневого колпака с прибором 9Ш119М поз.16, направля-
ющей 4, погонного устройства, приводов наведения и кнопок пуск.
Направляющая 4 предназначена для установки и фиксации ПТУР на пусковой установке,
амортизации сил отката при пуске и электрической стыковки ПТУР с пусковой установкой

32
