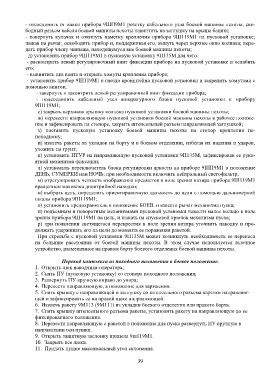

- отсоединить от валки прибора 9ШП9М1 розетку кабельного узла боевой машины пехоты, сво-
бодный разъем кабеля боевой машины пехоты навинтить на заглушку на крыше башни;
- повернуть кулачок и откинуть наметку крепления прибора 9Ш119М1 на пусковой установке;
нажав на рычаг, освободить прибор и, поддерживая его, вынуть через верхнее окно колпака; пере-
дать прибор члену экипажа, находящемуся вне боевой машины пехоты;
д) установить прибор 9Ш119М1 в пусковую установку 9П135М для чего:
- расконтрить левый регулировочный винт фиксации прибора на пусковой установке и ослабить
его;
- вывинтить два винта и открыть хомуты крепления прибора;
- установить прибор 9Ш119М1 в гнездо кронштейна пусковой установки и закрепить хомутами с
помощью винтов;

- завернуть и законтрить левый регулировочный винт фиксации прибора;
- подсоединить кабельный узел аппаратурного блока пусковой установки к прибору
9Ш119М1;
е) закрыть верхнюю крышку колпака пусковой установки боевой машины пехоты;
ж) перевести направляющую пусковой установки боевой машины пехоты в рабочее положе-
ние и зафиксировать на стопоре, закрыть штепсельный разъем направляющей заглушкой;
з) поставить пусковую установку боевой машины пехоты на стопор крепления по-
походному;
и) извлечь ракеты из укладок на борту и в боевом отделении, избегая их падения и ударов,
уложить на грунт;
к) установить ПТУР на направляющую пусковой установки 9П135М, зафиксировав ее руко-
яткой механизма фиксации;
л) установить переключатель блока регулировки яркости на приборе 9ШП9М1 в положение
ДЕНЬ, СУМЕРКИ или НОЧЬ; при необходимости включить нейтральный светофильтр;
м) отрегулировать четкость изображения предметов в поле зрения визира прибора 9Ш119М1
вращением маховика диоптрийной наводки;
н) выбрать цель, определить ориентировочную дальность до цели с помощью дальномерной
шкалы прибора 9Ш119М1;
о) установить предохранитель в положение БОЕВ. и взвести рычаг механизма пуска;
п) подъемным и поворотным механизмами пусковой установки навести малое кольцо в поле
зрения прибора 9Ш119М1 на цель, и нажать на спусковой крючок механизма пуска;
р) при появлении светящегося перекрестия в поле зрения визира уточнить наводку и про-
должать удерживать его на цели до момента ее поражения ракетой.
При стрельбе с пусковой установки 9П135М может возникнуть необходимость ее переноса
на большие расстояния от боевой машины пехоты. В этом случае используется вьючное
устройство, размещенное на правом борту боевого отделения боевой машины пехоты.

Перевод комплекса из походного положения в боевое положение.
1. Открыть люк наводчика-оператора;
2. Снять ПУ (пусковую установку) со стопора походного положения;
3. Развернуть ПУ вручную вправо до упора;
4. Перевести направляющую, а положение для заряжения.
5. Снять крышку с направляющей и заглушку со штепсельного разъема каретки направляю-
щей и зафиксировать ее на правой щеке направляющей.
6. Извлечь ракету 9М113 (9М111) из укладки боевого отделения или правого борта.
7. Снять крышку штепсельного разъема ракеты, установить ракету на направляющую до ее
фиксированного положения.
8. Перевести направляющую с ракетой в положение для пуска развернуть ПУ вручную в
направлении оси пушки.
9. Открыть защитную заслонку прицела 9ш119М1.
10. Закрыть все люки.
11. Придать пушке максимальный угол склонения.
