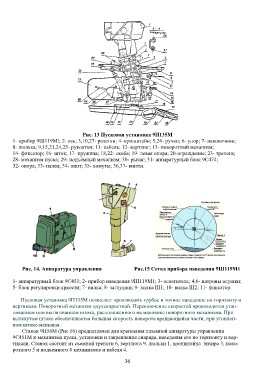

Page 36 - Система управления огнем БМП-2

Рис. 13 Пусковая установка 9П135М
1- прибор 9Ш119Ml; 2- ось; 3,10,27- розетки; 4- кронштейн; 5,26- ручки; 6- упор; 7- наконечник;
8- люлька; 9,15,21,24,25- рукоятки; 11- кабель; 12- вертлюг; 13- поворотный механизм;
14- фиксатор; 16- шток; 17- пружина; 18,22- скоба; 19- левая опора; 20-ограждение; 23- тренога;
28- механизм пуска; 29- подъёмный механизм; 30- рычаг; 31- аппаратурный блок 9С474;
32- опора; 33- палец; 34- винт; 35- хомуты; 36,37- винты.

Рис. 14. Аппаратура управления Рис.15 Сетка прибора наведения 9Ш119М1

1- аппаратурный блок 9С451; 2- прибор наведения 9Ш119М1; 3- осветитель; 4,6- патроны осушки;
5- блок регулировки яркости; 7- вилка; 8- заглушки; 9- вилка Ш1; 10- вилка Ш2; 11- фиксатор.

Пусковая установка 9П135М позволяет производить грубое и точное наведение по горизонту и
вертикали. Поворотный механизм двухскоростной. Переключение скоростей производится утап-
ливанием или вытягиванием штока, расположенного на маховике поворотного механизма. При
вытянутом штоке обеспечивается большая скорость поворота вращающейся части, при утоплен-
ном штоке-меньшая.

Станок 9П56М (Рис 16) предназначен для крепления наземной аппаратуры управления
9С451М и механизма пуска, установки и закрепления снаряда, наведения его по горизонту и вер-
тикали. Станок состоит из съемной треноги 6, вертлюга 9, люльки 1, кронштейна визира 3, пово-
ротного 5 и подъемного 8 механизмов и кабеля 4.
