Page 28 - Система управления огнем БМП-2

по направлению – осуществляется перемещением сетки вертикальным штрихом, при этом
перекрестием будет перемещается относительно неподвижной точки наводки.
Электрооборудование
- предохранитель 2А;
- 2 лампы подсветки сетки;
- нагревательная спираль окуляра токопроводящий слой стекол;
- выключатель включения подсветки сеток, реастат регулировки яркости .

ПОДГОТОВКА ПРИЦЕЛА 1ПЗ-3 К РАБОТЕ
-Развернуть люк командира прибором ТКН-3Б назад и застопорить;
-Открыть крышку защитного колпака прицела;
-Отрегилировать сиденье по высоте;
-Установить налобник;
-Переключиталь на БУ-25 установить в положение «СПУСКИ»;
-Установить налобник в такое положение, чтобы видны были все ракурсные кольца и шкалы;
-Установить увеличение 1, 2 х или 4х кратное;
-Включить специальный (при необходимости) светофильтр;
-Добиться резкости изображения;
-Включить подсветку сетки (при плохой видимости и ночью);
-Включить оборев защитных стекло (при необходимости);
Если грязное стекло очистить с помощью воздушно-жидкостной очистки, для чего:
- открыть вентиль со сзажатым воздухом находящийся между наводчиком и командиром;
- установить кран переключателя в положение 1ПЗ-3;
- нажимать кратковременно на рукоятку.

ПРИБОР НАБЛЮДЕНИЯ ТКН-3Б
Комбинированный (дневной, ночной) прибор наблюдения командира ТКН-3Б (Рис. 9)
обеспечивает наблюдение за местностью, поиск, обнаружение целей, определение дальностей до
них, а также целеуказание и корректирование огня в дневных, ночных условиях. В комплект
прибора ТКН-3Б входит прибор наблюдения ТКН-3Б и осветитель ОУ-3ГА2.

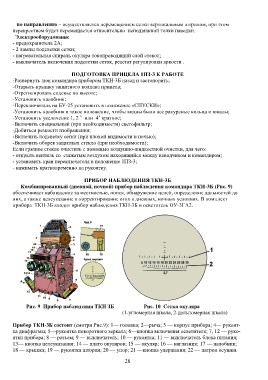

Рис. 9 Прибор наблюдения ТКН ЗБ Рис. 10 Сетка окуляра

(1-угломерная шкала, 2-дальномерная шкала)

Прибор ТКН-3Б состоит (смотри Рис.9): 1— головка; 2—рыча; 3 — корпус прибора; 4— рукоят-
ка диафрагмы; 5—рукоятка поворотного зеркала; 6—кнопка включения осветителя; 7, 12 — руко-
ятки прибора; 8 — разъем; 9 — выключатель; 10 — рукоятка; 11 — выключатель блока питания;
13— кнопка целеуказания; 14 — плато окуляров; 15 — окуляр; 16 — наглазник; 17 — налобник;
18 — крышка; 19 — рукоятка шторки; 20 — упор; 21 —кнопка удержания; 22 — патрон осушки.
