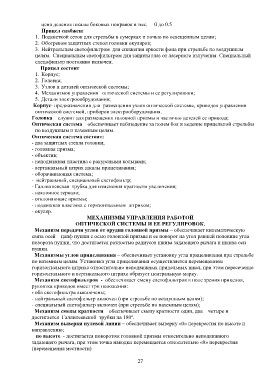

цена деления шкалы боковых поправок в тыс. – 0 до 0.5
Прицел снабжен:
1. Подсветкой сеток для стрельбы в сумерках и ночью по освещенным целям;
2. Обогревом защитных стекол головки окуляров;
3. Нейтральным светофильтром для снижения яркости фона при стрельбе по воздушным
целям. Специальным светофильтром для защиты глаз от лазерного излучения. Специальный
спецофильтр постоянно включен.
Прицел состоит
1. Корпус;
2. Головка;
3. Узлов и деталей оптической системы;
4. Механизмов управления оптической системы и ее регулировнки;
5. Детали электроообрудования;
Корпус- предназначения для размещения узлов оптической системы, приводов управления
оптической системой, приборов электрооборудования.
Головка – служит для размещения головной призмы и частично детелей ее привода;
Оптическая система – обеспечивает наблюдение за полем боя и ведение прицельной стрельбы
по воздушным и наземным целям.
Оптическая система состоит:
- два защитных стекла головки;
- головная призма;
- объектив;
- неподвижная пластина с ракурсными кольцами;
- вертикальный штрих шкалы прицеливания;
- оборачивающая система;
- нейтральный, специальный светофильтр;
- Галлилиевская трубка для изменения кратности увеличения;
- наклонное зеркало;
- отклоняющие призмы;
- подвижная пластина с горизонтальным штрихом;
- окуляр.

МЕХАНИЗМЫ УПРАВЛЕНИЯ РАБОТОЙ
ОПТИЧЕСКОЙ СИСТЕМЫ И ЕЕ РЕГУЛИРОВОК.
Механизм передачи углов от орудия головной призмы – обеспечивает кинематическую
связь осей цапф пушки с осью головной призмы и ее поворот на угол равный половине угла
поворота пушки, что достигается разностью радиусов шкива задающего рычага и шкива оси
пушки.
Механизмы углов прицеливания – обеспечивает установку угла прицеливания при стрельбе
по наземным целям. Установка угла прицеливания осуществляется перемещением
горизонтального штриха отностительно неподвижных прицельных шкал, при этом пересечение
горизонтального и вертикального штриха образует центральную марку.
Механизм светофильтров - обеспечивает смену светофильтров в поле зрения прицелов,
рукоятка приводов имеет три положения:
- оба светофильтра выключены;
- нейтральный светофильтр включен (при стрельбе по воздушным целям);
- специальный светофильтр включен (при стрельбе по наземным целям);
Механизм смены кратности – обеспечивает смену кратности один, два – четыре и
достигается Галлилеевской трубки на 180º.
Механизм выверки нулевой линии – обеспечивает выверку «0» перекрестия по высоте и
направлению;
по высоте - достигается поворотом головной призмы относительно неподвижного
задающего рычага, при этом точка наводки перемещается относительно «0» перекрестия
(перемещения местности)
