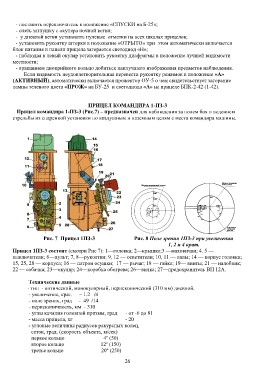

P. 26
- поставить переключатель в положение «СПУСКИ на Б-25»;
- снять заглушку с окуляра ночной ветви;
- у дневной ветви установить нулевые отметки на всех шкалах прицелов;
- установить рукоятку шторки в положение «ОТРЫТО» при этом автоматически включается
блок питания и панели прицела загорается светодиод «Н»;
- наблюдая в левый окуляр установить рукоятку диафрагмы в положение лучшей видимости
местности;
- вращанием диоприйного кольцо добиться наилучшего изображения предметов наблюдения.
Если видимость неудовлетворительная перевести рукоятку режимов в положение «А»
(АКТИВНЫЙ), автоматически включается прожектор ОУ-5 о чем свидетельствует загорание
лампы зеленого цвета «ПРОЖ» на БУ-25 и светодиода «А» на прицеле БПК-2-42 (1-42).
ПРИЦЕЛ КОМАНДИРА 1-ПЗ-3
Прицел командира 1-ПЗ-3 (Рис.7) – предназначен для наблюдения за полем боя и ведением
стрельбы из спаренной установки по воздушным и наземным целям с места командира машины.
Рис. 7 Прицел 1ПЗ-3 Рис. 8 Поле зрения 1ПЗ-3 при увеличении
1, 2 и 4 крат.
Прицел 1ПЗ-3 состоит (смотри Рис 7): 1—головка; 2—крышка;3 —маховички; 4. 5 —
выключатели; 6—пульт; 7, 8—рукоятки; 9, 12 — осветители; 10, 11 — валы; 14 — корпус головки;
15, 25, 28 — корпуса; 16 — патрон осушки; 17 — рычаг; 18 — гайка; 19— винты; 21 — налобник;
22 — собачка; 23—окуляр; 24—коробка обогрева; 26—вилка; 27—предохранитель ВП 12А.
Технические данные
- тип - оптический, монокулярный, перископический (310 мм) дневной.
- увеличение, крат. – 1.2 /4
- поле зрения, град - 49 /14
- перископичность, мм - 310
- углы качания головной призмы, град - от -6 до 81
- масса прицела, кг - 20
- угловые величины радиусов ракурсных колец,
сеток, град. (скорость объекта, м/сек)
первое кольцо 4º (50)
второе кольцо 12º (150)
третье кольцо 20º (250)
