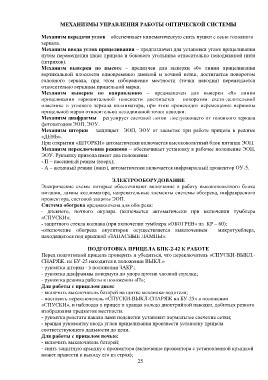

МЕХАНИЗМЫ УПРАВЛЕНИЯ РАБОТЫ ОПТИЧЕСКОЙ СИСТЕМЫ

Механизм передачи углов – обеспечивает кинематическую связь пушки с осью головного
зеркала.
Механизм ввода углов прицеливания – предназначен для установки углов прицеливания
путем перемещения шкал прицела и бокового угольника относительно неподвижной нити
(штрихов).
Механизм выверки по высоте – предначен для выверки «0» линии прицеливания
вертикальной плоскости одновременно дневной и ночной ветви, достигается поворотом
головного зеркала, при этом изборажение местности (точки наводки) перемещается
относительно вершины прицельной марки.
Механизм выверки по направлению – предназначен для выверки «0» линии
прицеливания горизонтальной плоскости достигается поворотом свето-делительной
пластины и углового зеркала коллиматора, при этом происходит перемещение вершины
прицельной марки относительно неподвижной точки наводки.
Механизм диафрагмы – регулирует световой поток поступающего от головного зеркала
фотокатодом ЭОП, ЭОУ.
Механизм шторки – защищает ЭОП, ЭОУ от засветок при работе прицела в режиме
«ДЕНЬ».
При открытии «ШТОРКИ» автоматически включается высоковольтный блок питания ЭОП.
Механизм переключения режимов – обеспечивает установку в рабочее положение ЭОП,
ЭОУ. Рукоятку привода имеет два положения:
- П – пассивный режим (вверх);
- А – активный режим (вниз), автоматически включается инфракрасный прожектор ОУ-5.

ЭЛЕКТРООБОРУДОВАНИЕ
Элекрические схемы которые обеспечивают включение в работу высоковольтного блока
питания, лампы коллиматора, нагревательные элементы системы обогрева, инфракрасного
прожектора, световой защиты ЭОП.
Система обогрева предназначена для обогрева:
- дневного, ночного окуляра (включается автоматически при включении тумблера
«СПУСКИ»;
- защитного стекла колпака (при включении тумблера «ОБОГРЕВ» на КР – 60);
-отключение обогрева окуляторов осуществляется выключением микротумблера,
находящегося под крышкой «ЗАПАСНЫЕ ЛАМПЫ».

ПОДГОТОВКА ПРИЦЕЛА БПК-2-42 К РАБОТЕ
Перед подготовкой прицела проверить и убедиться, что переключатель «СПУСКИ-ВЫКЛ.-
СНАРЯЖ. на БУ-25 находится в положении ВЫКЛ.»
- рукоятка шторки - в положении ЗАКР.;
- рукоятка диафраммы повернута до упора против часовой стрелки;
- рукоятка режима работы в положении «П»;
Для работы с прицелом днем:
- включить выключатель батарей на щитке механика-водителя;
- поставить переключатель «СПУСКИ-ВЫКЛ-СНАРЯЖ на БУ-25» в положении
«СПУСКИ», и наблюдая в прицел и вращая кольцо диоптрийной наводки, добиться резкого
изображения предметов местности.
- рукоятка реостата накала ламп подсветки установит нормальное свечение сетки;
- вращая руковоятку ввода углов прицеливания произвести установку прицела
соответствующего дальности до цели.
Для работы с прицелом ночью:
- включить выключатель батарей;
- снять защитную крышку с прожектора (включение прожектора с установленной крышкой
может привести к выходу его из строя);

25
