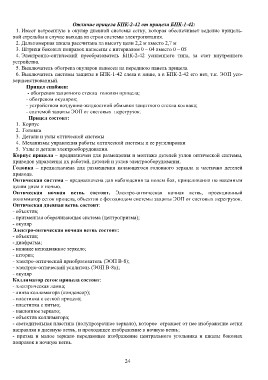

Отличие прицела БПК-2-42 от прицела БПК-1-42:
1. Имеет встроенную в окуляр дневной системы сетку, которая обеспечивает ведение прицель-
ной стрельбы в случае выхода из строя системы электропитания.
2. Дальномерная шкала рассчитана на высоту цели 2,2 м вместо 2,7 м
3. Штрихи боковых поправок нанесены с интервалом 0 – 04 вместо 0 – 05
4. Электронно-оптический преобразователь БПК-2-42 усиленного типа, за счет внутреннего
устройства.
5. Выключатель обогрева окуляров вынесен на переднюю панель прицела.
6. Выключатель системы защиты в БПК-1-42 слева в нише, а в БПК-2-42 его нет, т.к. ЭОП усо-
вершенствованный.
Прицел снабжен:
- обогревом защитного стекла головки прицела;
- обогревом окуляров;
- устройством воздушно-жидкостной обмывки защитного стекла колпака;
- системой защиты ЭОП от световых перегрузок.
Прицел состоит:
1. Корпус
2. Головка
3. Детали и узлы оптической системы
4. Механизмы управления работы оптической системы и ее ругилировки
5. Узлы и детали электрооборудования.
Корпус прицела – предназначен для размещения и монтажа детелей узлов оптической системы,
приводов управления их работой, детелей и узлов электрооборудования.
Головка – предназначена для размещения качающегося головного зеркала и частично детелей
привода.
Оптическая система – предназначена для наблюдения за полем боя, прицеливания по наземным
целям днем и ночью.
Оптическая ночная ветвь состоит. Электро-оптическая ночная ветвь, проекционный
колимматор сеток прицела, объектив с фотодиодом системы защиты ЭОП от световых перегрузок.
Оптическая дневная ветвь состоит:
- объектив;
- призменная оборачивающая система (центропризма);
- окуляр
Электро-оптическая ночная ветвь состоит:
- объектив;
- диафрагма;
- нижние неподвижное зеркало;
- шторка;
- электро-оптический приобразователь (ЭОП В-8);
- электрно-оптический усилитель (ЭОП В-8к);
- окуляр
Коллиматор сеток прицела состоит:
- электрическая лампа;
- линза коллиматора (конденсор);
- пластинка с сеткой прицела;
- пластинка с нитью;
- наклонное зеркало;
- объектив коллиматора;
- светодительная пластина (полупрозрачное зеркало), которое отражает от нее изображение сетки
направляя в дневную ветвь, и проходящее изображение в ночную ветвь;
- призма и малое зеркало передающее изображение центрального угольника и шкалы боковых
поправок в ночную ветвь.
