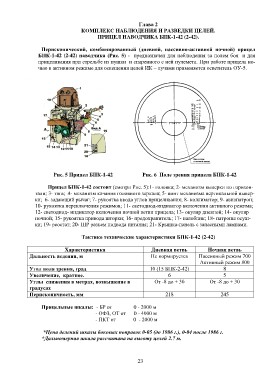

Глава 2
КОМПЛЕКС НАБЛЮДЕНИЯ И РАЗВЕДКИ ЦЕЛЕЙ.

ПРИЦЕЛ НАВОДЧИКА БПК-1-42 (2-42).

Перископический, комбинированный (дневной, пассивно-активной ночной) прицел
БПК-1-42 (2-42) наводчика (Рис. 5) - предназначен для наблюдения за полем боя и для
прицеливания при стрельбе из пушки и спаренного с ней пулемета. При работе прицела но-
чью в активном режиме для освещения целей ИК – лучами применяется осветитель ОУ-5.

Рис. 5 Прицел БПК-1-42 Рис. 6 Поле зрения прицела БПК-1-42

Прицел БПК-1-42 состоит (смотри Рис. 5):1- головка; 2- механизм выверки по горизон-
тали; 3- тяга; 4- механизм качания головного зеркала; 5- винт механизма вертикальной вывер-
ки; 6- задающий рычаг; 7- рукоятка ввода углов прицеливания; 8- коллиматор; 9- авиапатрон;
10- рукоятка переключения режимов; 11- светодиод-индикатор включения активного режима;
12- светодиод- индикатор включения ночной ветви прицела; 13- окуляр дневной; 14- окуляр
ночной; 15- рукоятка привода шторки; 16- предохранитель; 17- налобник; 18- патроны осуш-
ки; 19- реостат; 20- ШР разъем подвода питания; 21- Крышка-панель с запасными лампами.

Тактико технические характеристики БПК-1-42 (2-42)

Характеристика Дневная ветвь Ночная ветвь
Дальность ведения, м Не нормируется Пассивный режим 700
Активный режим 800
Угол поля зрения, град 10 (15 БПК-2-42)
Увеличение, кратное. 6 8
Углы снижения в метрах, возвышение в
градусах От -8 до + 30 5
Перископичность, мм От -8 до + 30

218 245

Прицельные шкалы: - БР от 0 - 2000 м
- ОФЗ, ОТ от 0 - 4000 м
- ПКТ от 0 - 2000 м

*Цена делений шкалы боковых поправок 0-05 (до 1986 г.), 0-04 после 1986 г.
*Дальномерная шкала рассчитана на высоту целей 2.7 м.
