4.3. Полная разборка НРС



Полную разборку НРС производить в следующем порядке.

4.3.1. Произвести неполную разборку НРС, руководствуясь подразделом 4.1.

4.3.2. Отделить взводитель, толкатель собранный и курок со штоком и боевой пружиной, для чего выбить ось курка, отжать толкатель и отделить взводитель, толкатель, придерживая, отпустить до полного разжимания пружины, извлечь толкатель с пружиной и фиксатором из отверстия накладки, извлечь курок со штоком и боевой пружиной из паза хвостовика коробки, снять боевую пружину со штока.

4.3.3. Отделить предохранитель.

4.3.4. Отделить спуск, для чего поставить спуск в вертикальное положение, действуя выколоткой на торец оси спуска, частично выдвинуть ось спуска из отверстия и затем отделить ее, осторожным движением для предотвращения утери пружины спуска отделить спуск и пружину спуска.

4.3.5. Отделить шептало, для чего вытолкнуть ось шептала в сторону прямоугольного выступа накладки, снять шептало со стойки накладки и отделить пружину шептала.

4.3.6. Отделить стопорный винт, для чего полностью отвернуть стопорный винт, лезвием отвертки поддеть головку стопорного винта, продвинуть, слегка покачивая, отвертку вперед до выхода разрезного кольца из отверстия в рукояти и отделить стопорный винт.

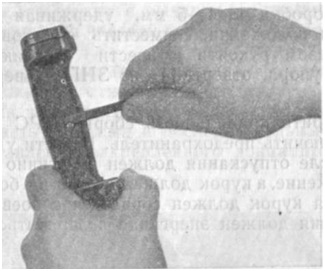

Отделение стопорного винта



4.3.7. Отделить фиксатор от ножен, для чего, удерживая ножны прямоугольным окном вверх, ввести отвертку в окно и отжать пружинящую часть фиксатора вниз до выхода его фиксирующего выступа из отверстия; в этом положении, перемещая конец отвертки к верхней стенке окна, выдвинуть фиксатор из ножен и затем отделить его. Остальные соединения деталей НРС являются неразъемными.






Отделение фиксатора
