2.1. Рамка



Рамка служит для соединения всех частей и механизмов пистолета. Рамка имеет отверстие 1 под ось блока стволов, выступ 2 для запирания блока стволов, два цилиндрических отверстия под бойки 3, поперечный паз 4 для крепления целика, гнездо 5 под пружину отбоя, ось 6 курков, резьбовое отверстие 7 для винтов крепления щечек, отверстия 8 под штоки боевых пружин, антабку 9, профильное углубление 10 под предохранитель, отверстие 11 под ось запирания, отверстие 12 под рычаг запирания, отверстие 13 для крепления крышек осью, ось 14 пружины шептала, паз 16 для размещения взводителя, два выступа 17 для опоры пружин шептал.

Основание рукоятки 18 служит для крепления щечек, крышек рамки, боевых пружин, курков, шептал, взводителя с рычагом взведения.

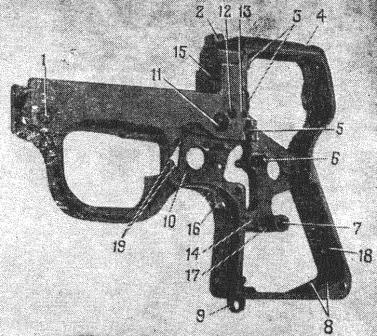

Рамка:

1 – отверстие; 2 – выступ; 3 – бойки; 4 – паз; 5 – гнездо;

6 – ось; 7 – резьбовое отверстие; 8 – отверстия; 9 – антабка; 10 – углубление; 11 – отверстие; 12 – отверстие; 13 – отверстие; 14 – ось; 15 – зеркало; 16 – паз; 17 – выступ;

18 – основание рукоятки; 19 – лунки
