2.2. Блок стволов



Блок стволов служит для размещения двух патронов в обойме. В передней части блок стволов имеет: с боков – два паза 1 для размещения, рычагов экстракторов, отверстие 2 под ось 16 рычага экстрактора, сверху – мушку 3, снизу – выступ 5 с отверстием для крепления в рамке.

В задней части блока 4 стволов имеется: хвостовик 6, который заходит в выемку рамки и устраняет горизонтальную качку блока стволов относительно рамки, а также окно 7, для запирания блока стволов с рамкой; снизу – крюк 8 с радиусной выемкой 9 под ось запирания.

На заднем торце блок стволов имеет два продольных паза 10 под обойму, два  отверстия 11 под экстракторы, выступ 12 для предварительного подъема блока стволов при открывании.

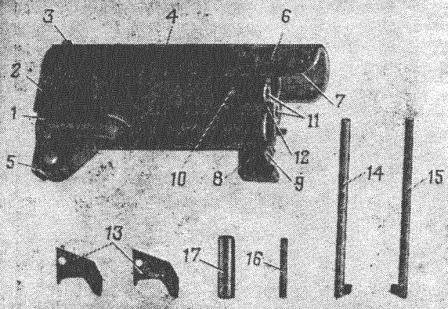

Блок стволов с деталями механизма экстрагирования:

1 – паз; 2 – отверстие; 3–мушка; 4 – блок стволов; 5 – выступ; 6 - хвостовик; 7 - окно;

8 – крюк; 9 – радиусная выемка; 10 – продольный паз; 11 – отверстия; 12 – выступ;

13 – рычаг экстрактора;14 – экстрактор правый; 18 – экстрактор левый;

16 – ось рычага экстрактора; 17 - ось блока стволов
