1. Устройство прибора

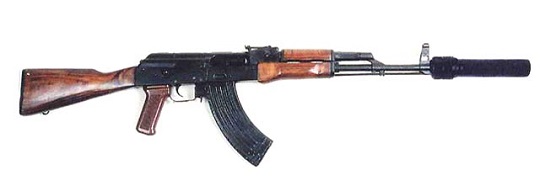

Общий вид модернизированного автомата Калашникова с прибором для беззвучной и беспламенной стрельбы



Прибор ПБС-1 состоит из кожуха (корпуса) 1, сепаратора 2, крышки головки 3, основания головки 4 и обтюратора 5.

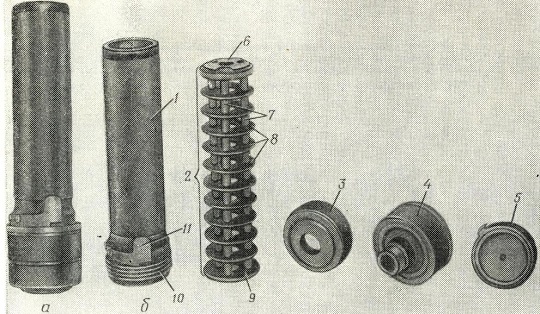

Прибор ПБС-1:

а – общий ВИД; б – части прибора; 1 – кожух (корпус); 2 – сепаратор; 3 – крышка головки; 4 – основание головки; 5 – обтюратор; 6 – переднее кольцо; 7 – втулки; 8 – перегородки; 9 заднее кольцо; 10 резьба для соединения кожуха с головкой; 11 – защелка



Кожух (корпус) представляет собой полый цилиндр, в который помещаются сепаратор и обтюратор. На наружной поверхности кожуха имеется резьба 10 для соединения кожуха с головкой. Для предотвращения самоотвинчивания кожуха на его наружной поверхности приклепана защелка 11 в виде пластинчатой пружины.

Сепаратор состоит из десяти перегородок 8. Для предотвращения смещения перегородок между ними на стержнях помещены цилиндрические втулки 7. Перегородки и втулки соединены между собой стержнями с помощью переднего кольца 6 и заднего кольца 9. В переднем и заднем кольцах и в перегородках имеются отверстия для прохода пуль.

Головка служит для закрепления прибора на автомате и выпуска лишних пороховых газов из канала ствола.

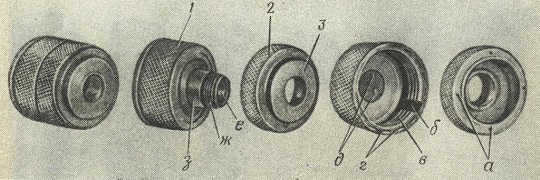

Головка прибора (в собранном и разобранном виде):

1 – основание головки; 2 – крышка головки; 3 – тарельчатая пружина; а – отверстия крышки; б – продольный паз; в – резьба; г – выемки; д – отверстия основания головки; е – резьба внутренняя; ж – резьба наружная; з – патрубок



Основание головки имеет резьбу в для навинчивания на корпус, продольный паз б для фиксатора обтюратора и выемки г для защелки. Патрубок з имеет наружную резьбу ж для навинчивания крышки и внутреннюю резьбу е для навинчивания прибора на дульную часть ствола автомата. Отверстия д служат для выпуска пороховых газов из внутренней полости головки в крышку, а отверстия а предназначены для выпуска этих газов наружу.

К крышке 2 головки приклепана тарельчатая пружина 3. которая предохраняет навинченный на автомат прибор от самоотвинчивания.

Обтюратор представляет собой резиновую пробку 1, заключенную в металлическую обойму 2 с фиксатором а. Фиксатор а входит в продольный паз головки прибора и обеспечивает однообразное положение обтюратора по отношению к стволу автомата при стрельбе на протяжении всей живучести пробки, если даже прибор разбирается для чистки.

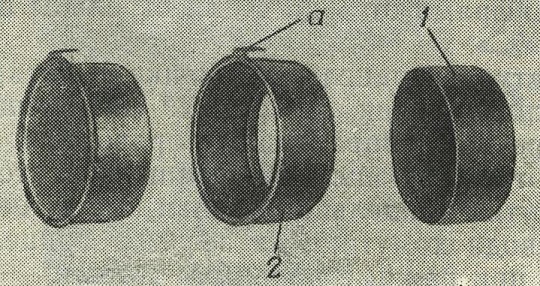

Обтюратор:

1 – резиновая пробка; 2 – обойма; а – фиксатор





2. Специальная прицельная планка с хомутиком



Специальная прицельная планка с хомутиком ставится на основание прицела автомата взамен штатной прицельной планки. Она служит для наведения автомата в цель при стрельбе на различные дальности как патронами «УС» с прибором для беззвучной и беспламенной стрельбы, так и обыкновенными патронами обр. 1943 г. без прибора.

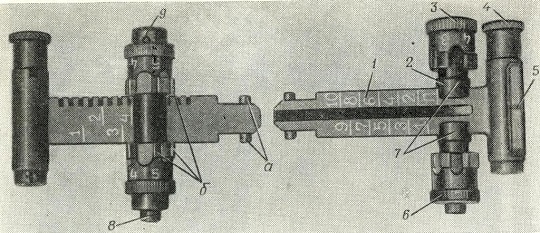

Специальная прицельная планка с хомутиком:

1 – прицельная планка; 2 – хомутик; 3 – головка хомутика правая; 4 – фиксатор целика; 5 – подвижный целик; 6 – головка хомутика левая; 7 – фиксаторы головок; 8 – гнеток хомутика; 9 – шпилька для фиксирования головок хомутика; а – цапфы; б – зубцы головок



Прицельная планка имеет на верхней плоскости деления с цифрами от 1 до 10 и деление с буквой П для стрельбы обыкновенными патронами. С обратной стороны прицельной планки (на нижней плоскости) имеются деления с цифрами от 1 до 4 для стрельбы патронами «УС».

Во втулке прицельной планки смонтирован подвижный целик 5, который перемещается в поперечном направлении вправо или влево при соответствующем вращении фиксатора 4.

Хомутик прицельной планки имеет гнеток 8 для вывода хомутика из вырезов прицельной планки при нажиме пальцами руки.

Головки хомутика имеют по шесть зубцов б различной высоты. Против каждого зубца нанесены цифры, характеризующие высоту зубца. Зубцы головок с одноименными цифрами при установке прицела для стрельбы патронами «УС» ложатся на секторы прицела. Зубцы подбираются при приведении автомата к нормальному бою стрельбой патронами «УС».

Для стрельбы из автомата обыкновенными патронами головки хомутика отводятся в стороны от центра прицельной планки и фиксируются поворотом их на шпильке 9, при этом хомутик своей сферической поверхностью ложится на секторы основания прицела.

У приборов ПБС, изготовленных до 1962 г., корпус состоит из двух полуцилиндров 1 и 2, соединенных между собой осями 3. В полости каждого полуцилиндра имеется двенадцать перегородок а с полукруглыми вырезами в центре для прохода пули. Первая перегородка несколько толще остальных и является упором для обтюратора.





Общий вид и части прибора ПБС: 1 – корпус; 2 – крышка головки;

3–основание головки; 4 – обтюратор

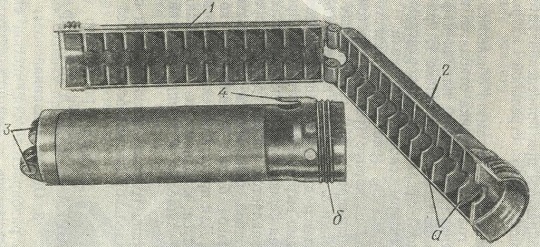

Корпус (в сложенном и раскрытом виде) прибора ПБС:

1 и 2 полуцилиндры; 3 оси; 4 – защелка;

а – перегородки; б – резьба для соединения с головкой



На наружной поверхности полуцилиндров имеется резьба б для соединения корпуса с головкой. Для предотвращения самоотвинчивания корпуса к одному из полуцилиндров приклепана защелка 4 в виде пластинчатой пружины.

Конструкции головки, обтюратора и специальной прицельной планки остались без изменения.
