4.1. Неполная разборка НРС



Неполная разборка НРС производится в следующем порядке.

4.1.1. Отделить стреляющее устройство, для чего, удерживая нож, находящийся в ножнах, отверткой из ЗИП отвернуть стопорный винт на 3–4 оборота, за головку ствола извлечь стреляющее устройство из рукояти.

4.1.2. Отделить ствол, для чего, взяв стреляющее устройство готовкой ствола вверх, рукой переместить флажок в крайнее положение, повернуть его вместе с рычагом запирания и стволом в направлении против хода часовой стрелки до упора и извлечь ствол из ствольной коробки.

4.1.3. Отделить прижим, для чего завести лезвие отвертки на зуб прижима и, отжимая его к центру, вывести конец прижима из проточки в головке ствола вверх, поддеть концом отвертки вышедшую часть прижима и последовательным перемещением отвертки в направлении закрепленного конца прижима отделить его от головки.

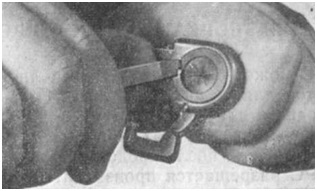

Отделение прижима



4.1.4. Снять резиновую шторку, для чего ввести конец отвертки в разрез шторки, отогнуть один из лепестков вверх и, придерживая его указательным пальцем, извлечь шторку из гнезда головки ствола.

4.1.5. Отделить нож от ножен.
