3.3. Работа частей и механизмов при заряжании и стрельбе

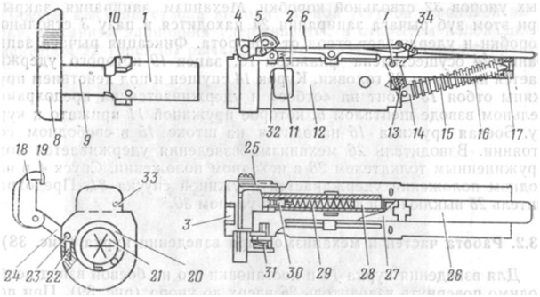

Для заряжания открыть механизм запирания, для чего вывести зацеп 19 флажка 18 из зацепления с выступом 33 головки и повернуть флажок вместе с рычагом запирания и стволом.






Открывание флажка пальцами двух рук






Открывание флажка пальцами одной руки



При этом зуб рычага запирания выходит из паза ствольной коробки, боевые выступы ствола выходят из-под уступов ствольной коробки, механизм запирания удерживается в открытом положении фиксатором 22 рычага запирания. Извлечь ствол собранный из ствольной коробки, вставить патрон в ствол, а ствол собранный с патроном в стальную коробку, закрыть механизм запирания, повернув ствол с рычагом запирания и флажком до полной фиксации зацепа флажка с выступом головки, взвести курок, как указано в подразделе 3.2. Если выстрел производить не требуется, поставить стреляющее устройство на предохранитель, для чего, действуя на флажок, включить предохранитель. При повороте выступ и радиусная поверхность предохранителя запирают шептало и спуск.






Вставление ствола с патроном в ствольную коробку



Для производства выстрела выключить предохранитель (при этом должна быть видна красная точка на рукояти), навести нож на цель и нажать на спуск.






Положение рук при нажатии на спуск при прицельной стрельбе



При нажатии на спуск его упорная площадка действует на шептало и поворачивает его, освобождая боевой взвод курка. Курок под действием боевой пружины наносит удар бойком по капсюлю патрона и разбивает его. Происходит выстрел.

После выстрела курок становится в положение «Отбой». При освобождении спуска шептало под действием пружины возвращается в исходное положение.

Для производства следующего выстрела необходимо открыть механизм запирания и извлечь ствол собранный из ствольной коробки, удалить гильзу из ствола экстрактором, находящимся на ограничителе, вложить очередной патрон в патронник, вставить ствол собранный в ствольную коробку, запереть его, взвести курок, нажать на спуск.






Экстрагирование гильзы



Если второй выстрел производить не требуется, включить предохранитель (красная точка на рукояти не должна быть видна).

Для разряжания стреляющего устройства необходимо включить предохранитель, извлечь патрон из ствола, предварительно выполнив, как указано выше, действия по извлечению ствола из ствольной коробки, вставить ствол в коробку, запереть его.
