Глава II. Разборка и сборка прибора



3. Общие указания



Прибор разбирается для чистки, смазки, замены обтюратора и ремонта неисправных частей.

При разборке и сборке необходимо соблюдать следующие правила:

– разборку и сборку производить на столе, скамейке, а в поле – на чистой подстилке;

– при разборке и сборке не применять больших усилий;

– перед тем как автомата, обязательно проверить, нет ли в патроннике патрона.



4. Разборка прибора



Разборку прибора производить в следующем порядке.

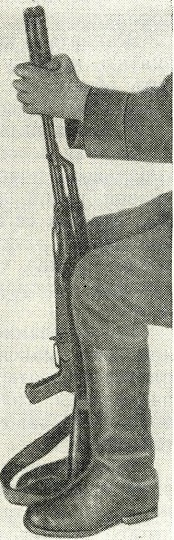

Отделить прибор от автомата: поставить автомат прикладом вниз между ступнями ног; обхватить головку прибора руками и, вращая по ходу часовой стрелки, отвинтить прибор.






Отделение прибора от автомата



Отделить головку от корпуса прибора: взять прибор в правую руку и большим пальцем этой руки прижать защелку головки к корпусу, а левой рукой, вращая головку против хода часовой стрелки, отвинтить головку и отделить обтюратор и сепаратор.

Отделить крышку головки: обхватить пальцами левой руки основание головки, а пальцами правой руки крышку; вращая крышку против хода часовой стрелки, отвинтить ее от основания головки.



5. Сборка прибора



Сборка прибора производится в обратном порядке.

Вставить в корпус прибора сепаратор. Навинтить крышку на основание головки. Вставить обтюратор в гнездо основания, совместив выступ обтюратора с вырезом в основании.

Присоединить головку к корпусу прибора: удерживая левой рукой корпус прибора в вертикальном положении обтюратором вверх, правой рукой навинчивать головку на корпус, вращая ее по ходу часовой стрелки. При вращении головки фиксатор обтюратора войдет в паз головки, и при завинчивании головки обтюратор займет правильное положение.

Навинчивание головки производить с приложением максимального усилия рук, чтобы плотно поджать резину обтюратора. После навинчивания головки необходимо убедиться в том, что защелка корпуса вошла в гнездо головки.

Присоединить прибор к автомату: поставить автомат прикладом вниз между ступнями ног; если муфта навернута на ствол, то выколоткой утопить фиксатор муфты ствола и, вращая ее по ходу часовой стрелки, отделить от ствола; взять прибор за головку и навинтить его до отказа на дульную часть ствола автомата, вращая прибор против хода часовой стрелки.



6. Постановка на автомат специальной

прицельной планки с хомутиком



Постановку на автомат специальной прицельной планки с хомутиком производить в следующем порядке.

Снять штатную прицельную планку с хомутиком: удерживая прицельную планку под углом 40–50°, нажать выколоткой или деревянным стержнем на передний конец планки и отвести ее назад до выхода цапф из отверстий проушины основания прицела.

Поставить специальную прицельную планку с хомутиком: положить передний конец планки на пружину и, нажав на передний конец выколоткой или деревянным стержнем, продвинуть прицельную планку вперед так, чтобы ее цапфы вошли в отверстия проушины основания прицела.
