9-мм автоматический пистолет для бесшумной и беспламенной стрельбы относится к типу автоматического оружия, действующего по принципу отдачи свободного затвора при неподвижном положении ствола. Энергию, необходимую для работы автоматики, затвор получает за счет давления пороховых газов на дно гильзы.

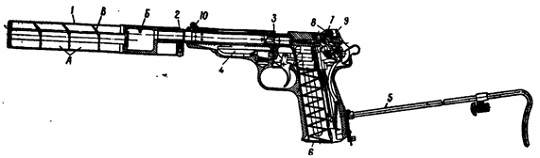

Общий вид пистолета в разрезе:

1 – глушитель; 2 – трубка; 3 – втулка; 4 – рамка пистолета; 5 – приклад; 6 – магазин; 7 – барабанчик;

8 – ось барабанчика; 9 – прицельная планка; 10 – мушка; А – расширительные камеры;

Б – выступ стенки расширительной камеры; В – наклон стенки расширительной камеры



Пистолет разработан на базе 9-мм автоматического пистолета Стечкина и отличается от него наличием глушителя 1, съемного металлического приклада 5, трубки 2 и втулки 3, установленных на стволе с газоотводными отверстиями. Незначительно доработаны рамка 4 пистолета со стволом и затвор, отсутствует кобура-приклад.

Наличие в пистолете самовзводного ударно-спускового механизма куркового типа позволяет быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска его с боевого взвода, а спусковой крючок находится в переднем положении («Отбой» курка). Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем флажкового типа, который одновременно выполняет функции переводчика с автоматического на одиночный огонь и обратно.

Питание пистолета патронами производится из отделяющегося двухрядного магазина, расположенного в. рукоятке рамки.

Каждый пистолет укомплектован, глушителем 6, прикладом 5, протиркой 4, кобурой 1 с плечевым ремнем, подсумком 2 и пятью магазинами 3.





Комплект пистолета:

1 – кобура; 2 – подсумок; 3 – магазин 4 – протирка; 5 – приклад; 6 – глушитель



Пистолет состоит из следующих основных частей и механизмов: рамки 1 со стволом 2; втулки 3; трубки 4; спусковой скобы 5; затвоpa 5 с ударником 7, выбрасывателем 8, переводчиком-предохранителем 9, пружиной выбрасывателя 10, стопором выбрасывателя 11, фиксатором переводчика-предохранителя 12; прицельного приспособления; ударно-спускового механизма; механизма замедления темпа стрельбы; возвратной пружины 13; затворной задержки 14; щечки рукоятки 15 с винтом 16 и магазина 6.





Основные части и механизмы пистолета:

1 – рамка; 2 – ствол; 3 – втулка; 4 – трубка; 5 – спусковая скоба; 6 – затвор; 7 – ударник;

8 – выбрасыватель; 9 – переводчик-предохранитель; 10 – пружина выбрасывателя;

11 – стопор выбрасывателя; 12 – фиксатор переводчика-предохранителя; 13 – возвратная пружина;

14 – затворная задержка; 15 – щечки; 16 – винт щечек; 17 –курок; 18 – боевая пружина;

19 – толкатель; 20 – защелка магазина; 21 – шептало; 22 – пружина шептала; 23 – разобщитель;

24 – пружина разобщителя; 25 – спусковой крючок; 26 – пружина спускового крючка; 27 – тяга;

28 – передающий рычаг; 29 – замедлитель; 30 – пружина замедлителя; 31 – направляющий стержень



Ударно-спусковой механизм состоит из курка 17, боевой пружины 18 с толкателем 19 и защелкой магазина 20, шептала 21 с пружиной 22, разобщителя 23 с пружиной 24, спускового крючка 25 с пружиной 26 и спусковой тягой 27.

Механизм замедления темпа стрельбы состоит из передающего рычага 28, замедлителя 29 и пружины 30 с направляющим стержнем 31.

Прицельное приспособление состоит из установочного барабанчика 7 с осью 8, прицельной планки 9 и мушки 10.

Глушитель состоит из сепаратора 1, кожуха 2, защелки 3 глушителя с пружиной 4, гнетка 5 кожуха и штифта 6. Сепаратор совместно с кожухом образует расширительные камеры А, предназначенные для заглушения звука выстрела. Выступ Б и наклон В стенок расширительных камер в районе отверстия для пролета пули служат для лучшего заглушения звука выстрела.





Глушитель:

1 – сепаратор; 2 – кожух; 3 – защелка глушителя; 4 – пружина защелки; 5 – гнеток; 6 – штифт



Приклад состоит из приклада с плечевым упором 1, затыльника 2, фиксатора 3, кронштейна 4, гнетка 5, пружины гнетка 6 и антабки 7.

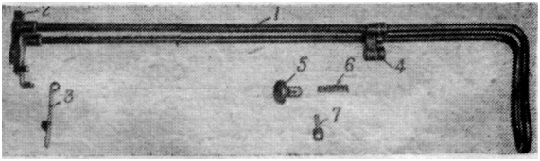

Приклад:

1 – приклад с плечевым упором; 2 – затыльник; 3 – фиксатор; 4 – кронштейн;

5 – гнеток; 6 – пружина гнетка; 7 – антабка



Магазин состоит из корпуса 1, крышки 2, подавателя 3, пружины 4 подавателя.

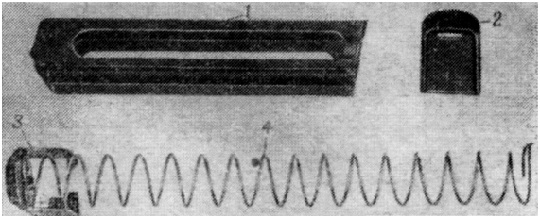

Магазин:

1 – корпус; 2 – крышка; 3 – подаватель; 4 – пружина подавателя



Протирка служит для разборки, сборки, чистки и смазки пистолета. На одном конце ее имеется прорезь а для продевания в нее пакли или ветоши при чистке канала ствола, а на другом – рукоятка б для удержания протирки при чистке. На одном конце рукоятки сделано лезвие отвертки в для вывинчивания и ввинчивания винта щечек рукоятки при разборке и сборке пистолета.





Протирка;

а – прорезь; б – рукоятка; в – отвертка



В походном положении пистолет носят – в кобуре на плечевом ремне.

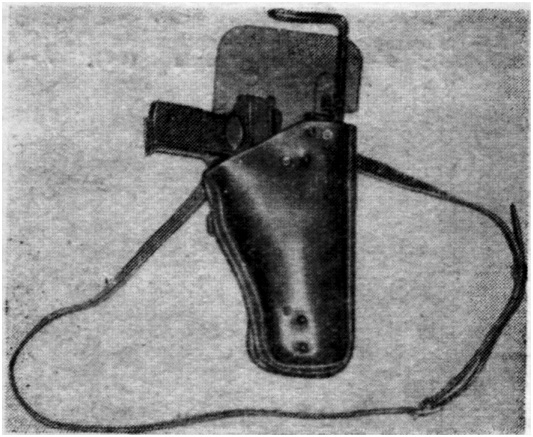

Укладка пистолета в кобуре



Сущность работы пистолета при стрельбе заключается в следующем. При нажатии на спусковой крючок курок, освобождаясь от шептала, под действием боевой пружины поворачивается на своих цапфах и энергично ударяет по ударнику, который бойком разбивает капсюль патрона. Капсюль срабатывает и воспламеняет пороховой заряд. При горении порохового заряда в стволе образуются пороховые газы, под давлением которых нуля врезается в нарезы и движется по каналу ствола. При прохождении нулей первых газоотводных отверстий в стволе происходит частичное истечение пороховых газов в зазор между стволом и трубкой. Истекающие газы в первый момент (до перекрытия нулей газоотводных отверстий на дульной части ствола) начинают истекать из зазора снова в ствол и далее в глушитель, состоящий из ряда расширительных камер. В результате частичного сброса давления газов уменьшается начальная скорость пули (с 340 м/сек до 290 м/сек).

После выхода пули из канала ствола пороховые газы истекают в расширительные камеры глушителя, где они претерпевают многократное расширение и сжатие. В результате пороховые газы истекают из глушителя с малой скоростью и при небольшом давлении, что приводит к резкому снижению интенсивности дульной волны и звука от этой 'волны. При движении через расширительные камеры глушителя пороховые газы многократно расширяются, что уменьшает их температуру на выходе из глушителя, вследствие чего исчезает и свечение газов при выстреле.

Под действием пороховых газов затвор, удерживая выбрасывателем гильзу, отходит назад и сжимает возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора. Отходя назад, затвор ставит курок на боевой взвод. Под действием возвратной пружины затвор возвращается в переднее положение, захватывает очередной патрон из магазина, досылает его в патронник и запирает канал ствола. Пистолет снова готов к выстрелу.

Если переводчик-предохранитель поставлен на автоматический огонь, то при нажиме на спусковой крючок автоматическая стрельба продолжается до тех пор, пока спусковой крючок нажат и в магазине есть патроны.

Если переводчик-предохранитель поставлен на одиночный огонь, то при нажиме на спусковой крючок происходит только один выстрел; для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него.

По израсходовании всех патронов в магазине затвор становится на затворную задержку и остается в заднем положении.
