Ударно-спусковой механизм служит для спуска курков с боевых взводов и нанесения удара по капсюлю и состоит из двух курков, двух бойков с пружинами, двух шептал, пружин шептал, боевых пружин со штоками, спускового крючка с ползуном и толкателем.

Левый курок наносит удар по бойку и разбивает капсюль нижнего патрона, правый – по бойку и разбивает капсюль верхнего патрона.

Каждый курок имеет: сверху – ударную головку 8 с упорной площадкой 9; снизу – предохранительный взвод 10; боевой взвод 11, выступ 12 для взаимодействия с взводителем при взведении курка; сзади – паз 13 для размещения зева штока; запрессованный штифт 7 курка; площадку 14 для опоры пружины отбоя; отверстие 15 под ось, на которой вращается курок; опорные ленточки 16 для направления курков в рамке. Бойки 3 и 4 имеют пазы 17 под штифты 6.





Курки и бойки с пружинами и штифтами:

1 – левый курок; 2 – правый курок; 3 – верхний боек; 4 – нижний боек; 5 – пружина бойка; 6 – штифт; 7 – штифт курка; 8 – ударная головка; 9–, упорная площадка; 10 – предохранительный взвод; 11 – боевой взвод; 12 – выступ;

13 – паз; 14 – площадка; 15 – отверстие; 16 – ленточка; 17 – паз



2.3.1. Шептала с пружинами



Левое и правое шептала служат для удержания курков на боевом и предохранительном взводах.

Каждое шептало имеет сверху углубление 4, с которым взаимодействует толкатель при спуске курка с боевого взвода, отверстие 6 под ось шептал, зуб 5, которым шептало удерживает курок на боевом и предохранительном взводах, пазы 7 – для размещения конца пружины шептала.





Шептала с осью шептал:

1 – левое шептало; 2 – правое шептало; 3 – ось шептал; 4 – углубление;

5 – зуб; 6 – отверстие; 7 – паз



Пружины шептал служат для постановки и удержания зубьев шептал на боевом и предохранительном взводах курков и имеют два конца: 3– для взаимодействия с шепталом; 4 – для опоры в рамку.

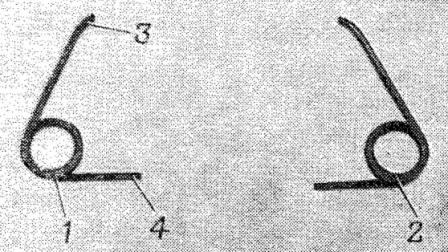

Пружины шептал:

1 – левая; 2 – правая; 3, 4 – концы



2.3.2. Боевая пружина со штоком



Боевые пружины 3 служат для приведения в действие курков посредством штоков 1 и 2.

Каждый шток имеет в верхней части головку 4 с зевом 5, взаимодействующим со штифтом курка, выступ 6 для направления и удержания в рамке. Цилиндрический стержень штока служит для направления боевой пружины 3t поперечный паз 7 – для постановки выколотки при полной разборке пистолета, цилиндрический конец 8 служит указателем взведения курка.

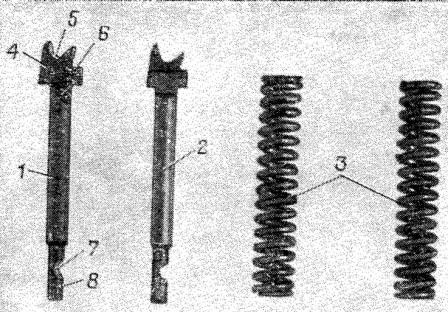

Боевые пружины со штоками:

1 – левый шток; 2 – правый шток; 3 – боевые пружины; 4 – головка; 5 – зев; 6 – выступ; 7 – поперечный паз; 8 – цилиндрический конец



2.3.3. Пружина отбоя



Пружина отбоя служит для постановки курка на предохранительный взвод.

Перо 3 взаимодействует с опорной площадкой курка, цилиндрический конец 4 служит для крепления пружины отбоя в гнездо рамки.





Пружины отбоя:

I – пружина отбоя левая; 2 – пружина отбоя правая; 3 – перо; 4 – цилиндрический конец



2.3.4. Спуск



Спуск служит для спуска курков с боевых взводов. Он состоит из ползуна 1, толкателя 2, спускового крючка 3, пружины 4 и двух осей 5.

Ползун 1 в передней части имеет глухое отверстие 6 под пружину спускового крючка, отверстие 7 под ось спускового крючка 5; в средней части – отверстие 8 под ось толкателя 5; профильный паз 9, в который входит цилиндрический выступ предохранителя; сзади – продольный паз 10 для размещения толкателя и отверстие 11 для пружины ползуна; углубление 12 и отверстие 13 для облегчения ползуна.

Толкатель 2 в передней части имеет отверстие 14 для оси толкателя, опорный выступ 15 для упора пружины ползуна; в средней части – два выступа 16, которые взаимодействуют с углублениями шептал при движении толкателя, опорный конец 17 служит для подъема и удержания толкателя при взведении курков. Спусковой крючок 3 служит для передачи движения ползуну. Он имеет радиусную скобу 18 для удобства нажатия на него пальцем руки. При падениях пистолета ползун вместе со спусковым крючком стремится по инерции переместиться в сторону рукоятки. Плоский выступ 19 упирается в цилиндрический выступ 6 предохранителя (рис. 14), ограничивая этим движение ползуна, и не позволяет спустить курки с боевого взвода, что является инерционным предохранителем спуска. Отверстие 20 служит для размещения оси 5. Пружина 4 спускового крючка служит для возврата спускового крючка в исходное положение.

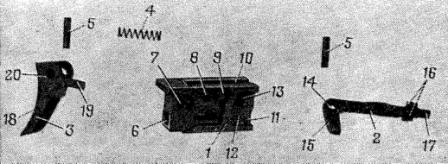

Спуск:

1 – ползун; 2 – толкатель; 3 – спусковой крючок; 4 – пружина спускового крючка;

5 – ось толкателя; 6 – глухое отверстие; 7, 8, 11, 13, 14, 20 – отверстия;

9 – профильный паз; 10 – продольный паз; 12 – углубление;

15 – опорный выступ; 16 – цилиндрический выступ; 17 – опорный конец;

18 – радиусная скоба; 19 – выступ; 20 – отверстие



2.3.5. Пружина ползуна и упор



Пружина ползуна служит для перемещения ползуна в исходное положение и поворота толкателя при поочередном спуске правого и левого курков.





Пружина ползуна и упор:

1 – пружина ползуна: 2– упор; 3 – цилиндрический стержень;

4 – цилиндрический выступ; 5 – поперечный паз



Упор 2 спуска служит для опоры пружины ползуна, а также для посадки предохранителя. Он имеет цилиндрический стержень 3 для направления пружины ползуна, цилиндрический выступ 4 для соединения с рамкой и посадки на него предохранителя.

Поперечный паз 5 для захода с него стопорного кольца и удержания предохранителя на рамке.
