Стреляющее устройство – однозарядное, с предварительной постановкой курка на боевой взвод, предназначено для ведения стрельбы из рукояти ножа. Оно состоит из коробки собранной 1 и ствола собранного 2.





Стреляющее устройство:

1 – коробка собранная; 2 – ствол собранный



2.2.1. Коробка собранная состоит из коробки с накладкой 1 и расположенных на ней деталей и механизмов: предохранителя 2, ударно-спускового механизма 3 и механизма взведения 4.



Коробка собранная:

а – вид сбоку: б – вид сверху; 1 – коробка с накладкой; 2 – предохранитель;

3 – ударно-спусковой механизм; 4 – механизм взведения



Коробка с накладкой служит для соединения всех частей и механизмов стреляющего устройства. Коробка 1 и па- кладка 2 соединены между собой с помощью сварки. Коробка представляет собой полый цилиндр с хвостовиком. В передней части коробка имеет вырез 3 для размещения запирающего зуба рычага запирания, отверстие 4 и пазы 5 для прохода ствола с боевыми выступами, два симметрично расположенных выреза 6, образующих боевые упоры, и глухое отверстие 7 для размещения пружины шептала.



Коробка с накладкой: а – вид сбоку; б – вид сверху;

1 – коробка; 2 – накладка; 3 – вырез;4 – отверстие; 5 – пазы; 6 – вырез;

7 – глухое отверстие; 8 – отверстие; 9 – отверстие; 10 – поперечный паз;

11 – отверстие; 12 – продольный паз; 13 – паз; 14 – поперечный паз; 15 – отверстие;

16 – выступы; 17 – отверстие: 18 – отверстие для цапфы; 19–поперечное отверстие;

20 – прямоугольный выступ; 21 – отверстие; 22– стойка;23 – отверстие



Примечание. У ножей раннего выпуска вырезы 6 смешены ближе к хвостовику коробки. Соответственно смещены и боевые выступы на стволе. Одновременно в одном из двух пазов 5 расположен штырь, а в боевом выступе ствола – паз для обеспечения вхождения ствола в коробку в строго определенном положении.



В донной цилиндрической части коробка имеет отверстие 8 для удобства проверки выхода бойка, отверстие 9 для прохода бойка к капсюлю патрона, поперечный паз 10 для соединения с клинком и отверстие 11 для оси курка.

Хвостовик коробки имеет продольный паз 12 для размещения курка и взводителя, паз 13 для размещения боевой пружины со штоком, поперечный паз 14 с полукруглой выемкой для захода цилиндрической части стопорного винта и отверстие 15 для выхода штока.

Накладка имеет выступы 16, на которые устанавливается спуск, отверстие 17 для оси спуска, отверстие 18 для цапфы предохранителя и поперечное отверстие 19 для размещения предохранителя.

Вдоль накладки расположен прямоугольный выступ 20 с отверстием 21 для размещения толкателя собранного. В средней части накладка имеет стойку 22, на которую ставится шептало, и отверстие 23 для оси шептала.

Предохранитель имеет флажок 1, цилиндрическую часть 2, на которой выполнена кольцевая проточка 3 с параллельно расположенными лысками 4 для удержания предохранителя от выпадания, освобождение 5 для свободного прохода шептала и предохранительного выступа спуска при постановке предохранителя в положение «Выключен», выступ 6, запирающий шептало при постановке предохранителя в положение «Включен», радиусную поверхность 7, запирающую спуск при постановке предохранителя в положение «Включен», и цилиндрическую цапфу 8 для соединения с выступом накладки.





Предохранитель:

1 – флажок; 2 – цилиндрическая часть; 3-кольцевая проточка; 4 –лыска;

5– освобождение; 6 – выступ; 7 – радиусная поверхность;

8 – цилиндрическая цапфа



Ударно-спусковой механизм служит для удержания курка на предохранительном и боевом взводах, спуска курка с боевого взвода и нанесения удара по капсюлю патрона. Он состоит из курка 1, штока 2, оси 3, пружины отбоя 4, боевой пружины 5, спуска 6, оси спуска 7, пружины спуска 8, шептала 9, пружины шептала 10, оси шептала 11.





Ударно-спусковой механизм:

1 – курок; 2 – шток; 3 – ось; 4 пружиня отбоя; 5 – боевая пружина; 6 – спуск; 7 – ось спуска; 8 – пружина спуска; 9 – шептало; 10 – пружина шептала; 11 – ось шептала



Курок наносит бойком удар по капсюлю патрона. Он имеет паз 1 для размещения головки штока, отверстие 2 для оси, соединяющей курок со штоком, глухое отверстие 3 для пружины отбоя, боек 4, боевой взвод 5, предохранительный взвод 6,отверстие 7 для оси курка, обнижение 5 для размещения взводителя механизма взведения, освобождение 9для свободного прохода шептала.





Курок:

1 -  паз; 2 – отверстие; 3 –глухое отверстие; 4 – боек;5 – боевой взвод;

6 – предохранительный взвод; 7 –отверстие; 8 – обнижение;9 – освобождение



Шток служит для направления боевой пружины и передачи энергии пружины курку. Шток имеет головку с обнижением 2 для соединения с курком, отверстие 3 под ось, венчик 4 для упора боевой пружины, скос 5 для упора пружины отбоя. Цилиндрическая часть штока имеет скос 6 для удобства сборки.





Шток:

1 – головка; 2 – обнижение; 3 – отверстие; 4 – венчик; 5 – скос: 6 – скос



Боевая пружина служит для приведения в действие курка.

Спуск служит для спуска курка с боевого взвода. Он имеет головку с насечкой, освобождение 2 для свободного прохода головки ствола, отверстие 3 для уменьшения веса, отверстие 4для оси спуска, продольный паз 5 для пружины спуска, закрытый жестко закрепленным щитком 6, внутри продольного паза 5 – упор 7, в который упирается перо пружины спуска, освобождение8 для головки оси спуска, предохранительный выступ 9 для упора в тело предохранителя при постановке предохранителя в положение «Включен», освобождение 10 для свободного прохода упорной площадки 11 спуска к шепталу при нажатии на спуск.





Спуск:

1 – головка с насечкой; 2 – освобождение; 3 – отверстие; 4–отверстие для оси;

5 – продольный лаз; 6 – щиток; 7 – упор; 3 – освобождение;

9– предохранительный выступ; 10 – освобождение; 11 – упорная площадка



Ось спуска служит для соединения спуска с накладкой. Она имеет головку 1 с лыской 2 для фиксации положения оси в отверстии спуска, вырез 3 для пружины спуска, срез 4 для свободного прохода предохранительного выступа шептала.





Ось спуска:

1 – головка; 2 – лыска; 3 – вырез; 4 – срез



Шептало служит для удержания курка на боевом и предохранительном взводах. Оно имеет окно 1 для размещения боевого или предохранительного выступа курка, выступ 3 с продольным пазом 2 для соединения с накладкой, отверстие 4 для оси, глухое отверстие 5 для пружины шептала, выступ 6, взаимодействующий со спуском, паз 7 для прохода оси спуска, предохранительный выступ 8.





Шептало:

1 – окно; 2 – продольный паз; 3 – выступ; 4 – отверстие; 5 – глухое отверстие; 6 – выступ; 7 – паз; 8 – выступ



Пружина шептала служит для возвращения шептала в исходное положение после отпускания спуска.

Ось шептала служит для соединения шептала с накладкой. Она имеет цилиндрическое обнижение, ограничивающее перемещение оси в отверстии.

Механизм взведения состоит из взводителя 1, звена 2, крышки 3, двух осей 4, толкателя собранного 5.





Механизм взведения:

1 – взводитель; 2 – звено; 3 – крышка; 4 – оси; 5 – толкатель собранный



Взводитель служит для постановки курка на боевой взвод. Он имеет рычаг 1, паз 2 для проушины звена, отверстие 3 для оси, соединяющей звено со взводителем, прямоугольный вырез 4 для захода толкателя, отверстие 5 под ось курка, выступ 6, действующий на курок при повороте взводителя.





Взводитель:

1 – рычаг; 2 – паз; 3 – отверстие; 4 – прямоугольный вырез; 5 – отверстие; 6 –выступ



Звено служит для соединения взводителя с крышкой и обеспечивает возвратно-поступательные перемещения крышки при повороте взводителя. Оно имеет проушины 1 для соединения со взводителем и крышкой.





Звено:

1 – проушины



Крышка служит для предохранения внутренней полости рукояти от загрязнения. Крышка – прямоугольная пластина с петлей для соединения со звеном.





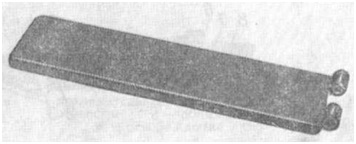

Крышка



Толкатель собранный состоит из упора 1, толкателя 2 и пружины 3.





Толкатель собранный:

1 – упор; 2 – толкатель; 3 – пружина



Упор 1 служит для удержания предохранителя от выпадания и фиксации в крайних положениях. Толкатель 2 служит для возвращения взводителя в исходное положение. Кольцевыми проточками упор и толкатель закреплены на пружине 3.

2.2.2. Ствол собранный состоит из ствола с головкой 1, шторки 2, прижима 3 и механизма запирания 4.

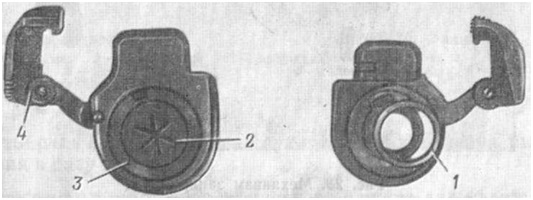

Ствол собранный:

1 – ствол с головкой; 2–шторка; 3 – прижим; 4 – механизм запирания



Ствол с головкой служит для направления полета пули.

Соединение ствола 1 с головкой 2 неразъемное. Внутри ствола имеются канал с нарезами и патронник. Снаружи ствол имеет два боевых выступа 3, которые при запирании заходят в вырезы ствольной коробки, два отверстия 4 для вытекания попавшей в ствол воды, кольцевой венчик 5 для соединения с головкой. Головка имеет центральное сквозное отверстие 6 для дульной части ствола, вокруг которого симметрично расположены четыре отверстия под заклепки 7, цилиндрическое освобождение 8 для венчика ствола, поперечный паз 9 для рычага запирания, в поперечном пазу 9 – глухое отверстие 10 для пружины и фиксатора рычага запирания, отверстие 11 для оси рычага запирания, прямоугольный прилив 12 для предохранения флажка рычага запирания, выступ 13 для фиксации флажка, цилиндрическое освобождение 14 для размещения шторки, кольцевую проточку 15 для прижима шторки.

Шторка служит для предохранения канала ствола от загрязнения. В средней части шторка имеет разрезы для свободного прохождения пули при выстреле.

Прижим служит для удержания шторки в гнезде головки от выпадания. Он выполнен в виде пружинящего разрезного кольца и имеет прямоугольный вырез для отвертки.





Ствол с головкой:

а – вид спереди; б – вид сзади; 1 –ствол; 2 – головка; 3 – боевой выступ;

4 – отверстие; 5 – венчик; 6 – отверстие; 7 – заклепка; 8 – освобождение;

9 – поперечный паз; 10 –глухое отверстие; 11 – отверстие; 12–прилив;

13 – выступ; 14 – освобождение; 15 – кольцевая проточка



Механизм запирания служит для удержания ствола с головкой в запертом положении и состоит из рычага запирания 1, оси 2 рычага запирания, фиксатора 3, пружины 4 фиксатора, флажка 5, оси 6 флажка, гнетка 7, пружины 8 гнетка.

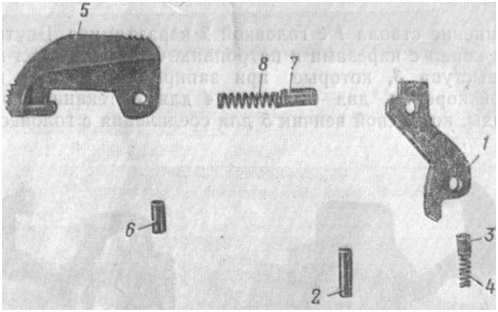

Механизм запирания;

1 – рычаг запирания; 2 –ось; 3 – фиксатор; 4 – пружина фиксатор;

5–флажок; 6 – ось; 7 – гнеток; 8 – пружина



Рычаг запирания имеет отверстия 1 для оси рычага запирания и оси флажка, запирающий зуб 2, уступ 3 под гнеток, две лунки 4 под фиксатор.

Ось рычага запирания служит для закрепления рычага запирания в пазу головки.

Фиксатор с пружиной фиксатора служит для удержания рычага запирания в крайних положениях.

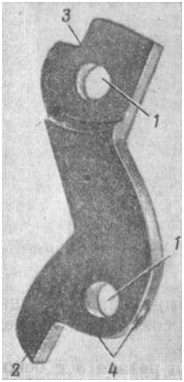

Рычаг запирания:

1 – отверстия; 2 – запирающий зуб; 3 – уступ; 4 –лунки



Флажок служит для поворота рычага запирания при отпирании и запирании и для его фиксации в закрытом положении. Флажок имеет проушину 1 с отверстием 2 под ось флажка, глухое отверстие 3 под гнеток с пружиной, головку 4 с зацепом 5 для соединения с выступом головки, на наружной поверхности – рифление 6 для удобства открывания.





Флажок:

1 –проушина;2–отверстие; 3 –глухое отверстие;

4–головка;5–зацеп;6–рифление



Ось флажка служит для соединения флажка с рычагом запирания. Гнеток и пружина гнетка служат для разворота флажка относительно рычага запирания.
