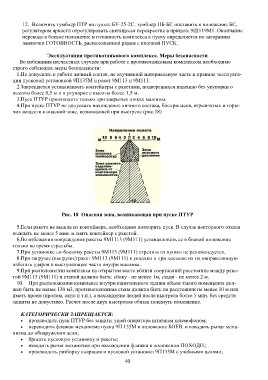

Page 40 - Система управления огнем БМП-2

12. Включить тумблер ПТР на пульте БУ-25-2С. тумблер НБ-БС поставить в положение БС,
регулятором яркости отрегулировать святящееся перекрестие в прицеле 9Ш119М1. Окончание
перевода в боевое положение и готовность комплекса к пуску определяется по загоранию
лампочки ГОТОВНОСТЬ, расположенной рядом с кнопкой ПУСК.

Эксплуатация противотанкового комплекса. Меры безопасности
Во избежания несчастных случаев при работе с противотанковым комплексом необходимо
строго соблюдать меры безопасности:
1.Не допускать к работе личный состав, не изучивший материальную часть и правила эксплуата-
ции пусковой установкой 9П135М и ракет 9M113 и 9M111.
2.Запрещается устанавливать контейнеры с ракетами, подвергшихся падению без укупорки о
высоты более 0,5 м и в укупорке с высоты более 1,5 м.
3.Пуск ПТУР производить только при закрытых люках машины.
4.При пуске ПТУР не допускать нахождение личного состава, боеприпасов, взрывчатых и горю-
чих веществ в опасной зоне, возникавшей при выстреле (рис.18)

Рис. 18 Опасная зона, возникающая при пуске ПТУР

5.Если ракета не вышла из контейнера, необходимо повторить пуск. В случае повторного отказа
выждать не менее 5 мин. и снять контейнер с ракетой.

6.Во избежания повреждения ракеты 9М1113 (9M111) устанавливать ее в боевой положение
только во время стрельбы.

7.При установке по-боевому ракеты 9М113 (9М111) стрелять из пушки не рекомендуется.
8.При загрузке (выгрузке) ракет 9M113 (9М111) в укладки и при досылке их на направляющую
избегать ударов о выступающие части внутри машины.
9.При расположении комплекса на открытом месте вблизи сооружений расстояние между раке-
той 9М113 (9М111) и стеной должно быть: сбоку - не менее 1м, сзади - не менее 2 м.
10. При расположении комплекса внутри капитального здания объем такого помещения дол-
жен быть не менее 130 м3, противоположная стена должна быть на расстоянии не менее 10 м или
иметь проем (пролом, окно и т.п.), а нахождение людей после выстрела более 5 мин. без средств
защиты не допустимо. Расчет после двух выстрелов обязан покинуть помещение.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
 производить пуск ПТУР без защиты ушей оператора штатным шлемофоном;
 переводить флажок механизма пуска 9П 135М в положение БОЕВ. и взводить рычаг меха-
низма до обнаружения цели;
 бросать пусковую установку и ракеты;
 взводить рычаг механизма при нахождении флажка в положении ПОХОДН.;
 производить разборку снарядов и пусковой установки 9П135М с учебными целями;

40
