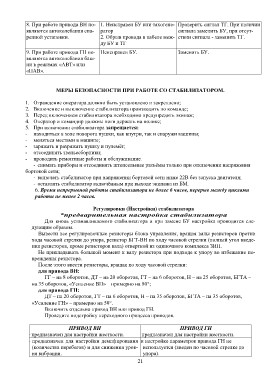

Page 21 - Система управления огнем БМП-2

8. При работе привода ВН по- 1. Неисправен БУ или тахогене- Проверить сигнал ТГ. При наличии
являются автоколебания спа-
ренной установки. ратор сигнала заменить БУ, при отсут-

2. Обрыв провода в кабеле меж- ствии сигнала - заменить ТГ.

ду БУ и ТГ

9. При работе привода ГН по- Неисправен БУ. Заменить БУ.
являются автоколебания баш-
ни в режимах «АВТ» или
«ПАВ».

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ СО СТАБИЛИЗАТОРОМ.

1. Ограждение оператора должно быть установлено и закреплено;
2. Включение и выключение стабилизатора производить по команде;
3. Перед включением стабилизатора необходимо предупредить экипаж;
4. Оператор и командир должны ноги держать на полике;
5. При включении стабилизатора запрещается:
- находиться в зоне поворота пушки, как внутри, так и снаружи машины;
- меняться местами в машине;
- заряжать и разряжать пушку и пулемёт;
- отсоединять звеньесборники;
- проводить ремонтные работы и обслуживание.

- снимать приборы и отсоединять штепсельные разъёмы только при отключении напряжения
бортовой сети;

- включать стабилизатор при напряжении бортовой сети ниже 22В без запуска двигателя;
- оставлять стабилизатор включённым при выходе экипажа из БМ.
6. Время непрерывной работы стабилизатора не более 6 часов, перерыв между циклами

работы не менее 2 часов.

Регулировки (Настройки) стабилизатора
*предварительная настройка стабилизатора
Для вновь устанавливаемого стабилизатора и при замене БУ настройка проводится сле-
дующим образом.
Вывести все регулировочные резисторы блока управления, вращая валы резисторов против
хода часовой стрелки до упора, резистор БГТ-ВН по ходу часовой стрелки (полный угол введе-
ния резисторов, кроме резисторов вала) отверткой из одиночного комплекса ЗИП.
Не прикладывать большой момент к валу резистора при подходе к упору во избежание по-
вреждения резистора.
После этого ввести резисторы, вращая по ходу часовой стрелки:

для привода ВН:
ГГ – на 8 оборотов, ДТ – на 20 оборотов, ГТ – на 6 оборотов, Н – на 25 оборотов, БГТА –

на 35 оборотов, «Усиление ВН» – примерно на 80;
для привода ГН:
ДТ – на 20 оборотов, ГТ – на 6 оборотов, Н – на 35 оборотов, БГТА – на 35 оборотов,

«Усиление ГН» – примерно на 50.
Включить отдельно привод ВН или привод ГН.
Проведите подстройку переходного процесса приводов.

ПРИВОД ВН ПРИВОД ГН

УСИЛЕНИЕ – предназначен для настройки жесУткСоИстЛиЕ. НИЕ – предназначен для настройки жесткости.

ТГ – предназначен для настройки демпфироваТнГия– в настройке параметров привода ГН не

(количества перебегов) и для снижения уров- используется (введен по часовой стрелке до

ня вибрации. упора).

21
