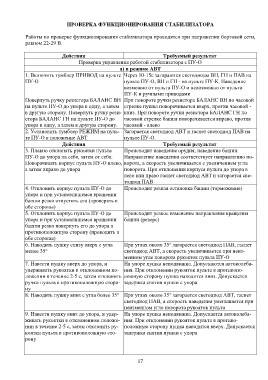

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ СТАБИЛИЗАТОРА

Работы по проверке функционирования стабилизатора проводятся при напряжении бортовой сети,
равном 22-29 В.

Действия Требуемый результат

Проверка управления работой стабилизатора с ПУ-О

а) в режиме АВТ

1. Включить тумблер ПРИВОД на пульте Через 10-15с загораются светодиоды ВН, ГН и ПАВ на

ПУ-О пульте ПУ-О, ВН и ГН - на пульте ПУ-К. Наведение

возможно от пульта ПУ-О и невозможно от пульта

ПУ-К и ручными приводами

Повернуть ручку резистора БАЛАНС ВН При повороте ручки резистора БАЛАНС ВН по часовой

на пульте ПУ-О до упора в одну, а затем стрелке пушка поворачивается вверх, против часовой -

в другую сторону. Повернуть ручку рези- вниз. При повороте ручки резистора БАЛАНС ГН по

стора БАЛАНС ГН на пульте ПУ-О до часовой стрелке башня поворачивается вправо, против

упора в одну, а затем в другую сторону. часовой - влево

2. Установить тумблер РЕЖИМ на пуль- Загорается светодиод АВТ и гаснет светодиод ПАВ на

те ПУ-О в положение АВТ пульте ПУ-О.

Действия Требуемый результат

3. Плавно отклонять рукоятки пульта Происходит наведение орудия, наведение башни.

ПУ-О до упора на себя, затем от себя. Направление наведения соответствует направлению по-

Поворачивать корпус пульта ПУ-О влево, ворота, а скорость увеличивается с увеличением угла

а затем вправо до упора поворота. При отклонении корпуса пульта до упора в

лево или право гаснет светодиод АВТ и загорается све-

тодиод ПАВ

4. Отклонить корпус пульта ПУ-О до Происходит резкая остановка башни (торможение)

упора и при установившемся вращении

башни резко отпустить его (проверять в

обе стороны)

5. Отклонить корпус пульта ПУ-О до Происходит резкое изменение направления вращения

упора и при установившемся вращении башни (реверс)

башни резко повернуть его до упора в

противоположную сторону (проводить в

обе стороны)

6. Наводить пушку снизу вверх с угла При углах около 35° загорается светодиод ПАВ, гаснет

менее 35° светодиод АВТ, а скорость увеличивается при неиз-

менном угле поворота рукояток пульта ПУ-О

7. Навести пушку вверх до упора, и На упоре пушка неподвижна. Допускаются автоколеба-

удерживать рукоятки в отклоненном по- ния. При отклонении рукояток пульта в противопо-

ложении в течение 2-5 с, затем отклонить ложную сторону пушка наводится вниз. Допускается

ручки пульта в противоположную сторо- задержка снятия пушки с упора

ну

8. Наводить пушку вниз с угла более 35° При углах около 35° загорается светодиод АВТ, гаснет

светодиод ПАВ, а скорость наведения уменьшается при

неизменном угле поворота рукояток пульта

9. Навести пушку вниз до упора, и удер- На упоре пушка неподвижна. Допускается автоколеба-

живать рукоятки в отклоненном положе- ния. При отклонении рукояток пульта в противо-

нии в течение 2-5 с, затем отклонить ру- положную сторону пушка наводится вверх. Допускается

коятки пульта в противоположную сто- задержка снятия пушки с упора

рону

17
