Page 12 - Система управления огнем БМП-2

КР-25 – обеспечивает защиту цепей от перегрузок и включает в себя автоматы защи-
ты.

БЛОК УПРАВЛЕНИЯ БУ-25 и КР-25

Блок управления БУ-25 Коробка релейная КР-25

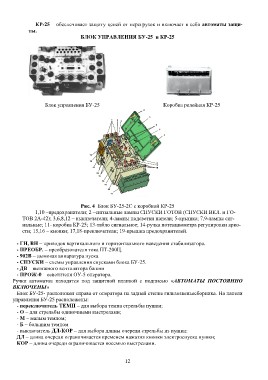

Рис. 4 Блок БУ-25-2С с коробкой КР-25
1,10 –предохранители; 2 –сигнальные лампы СПУСКИ ГОТОВ (СПУСКИ ВКЛ. и ГО-
ТОВ 2А-42); 3,6,8,12 – выключатели; 4-лампы подсветки панели; 5-крышка; 7,9-лампы сиг-
нальные; 11- коробка КР-25; 13-табло сигнальное; 14-ручка потенциометра регулировки ярко-
сти; 15,16 – кнопки; 17,18-преключатели; 19-крышка предохранителей.

- ГН, ВН – приводов вертикального и горизонтального наведения стабилизатора.
- ПРЕОБР. – преобразователя тока ПТ-200Ц.
- 902В – дымовая аппаратура пуска
- СПУСКИ – схемы управления спусками блока БУ-25.
- ДВ – вытяжного вентилятора башни
- ПРОЖ-0 – осветителя ОУ-5 оператора.
Ручки автоматов находятся под защитной планкой с подписью «АВТОМАТЫ ПОСТОЯННО
ВКЛЮЧЕНЫ»
Блок БУ-25- расположен справа от оператора на задней стенке гильзозвеньесборника. На панели
управления БУ-25 расположены:
- переключатель ТЕМП – для выбора темпа стрельбы пушки;
- О – для стрельбы одиночными выстрелами;
- М – малым темпом;
- Б – большим темпом
- выключатель ДЛ-КОР – для выбора длины очереди стрельбы из пушки:
ДЛ – длина очереди ограничивается временем нажатия кнопки электроспуска пушки;
КОР – длина очереди ограничивается восемью выстрелами.

12
