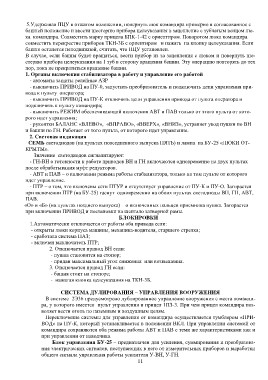

5.Удерживая ПЦУ в отжатом положении, повернуть люк командира примерно в согласованное с
башней положение и ввести шестерню прибора целеуказания в зацепление с зубчатым венцом лю-
ка командира. Совместить марку прицела БПК-1-42 с ориентиром. Поворотом люка командира
совместить перекрестие приборов ТКН-3Б с ориентиром и нажать на кнопку целеуказания. Если
башня останется неподвижной, считать, что ПЦУ установлен.
В случае, если башня будет вращаться, вести прибор из за зацепления с люком и повернуть ше-
стерню прибора целеуказания на 1 зуб в сторону вращения башни. Эту операцию повторять до тех
пор, пока не прекратиться вращение башни.
1. Органы включения стабилизатора в работу и управление его работой

- автоматы защиты релейные АЗР
- выключить ПРИВОД на ПУ-0, запустить преобразователь и подключить цепи управления при-
вода к пульту оператора;
- выключить ПРИВОД на ПУ-К отключить цепи управления привода от пульта оператора и
подключить к пульту командира;
- выключить РЕЖИМ обеспечивающий включения АВТ и ПАВ только от этого пульта от кото-
рого идет управления;
- рукоятки БАЛАНС «ВЛЕВО», «ВПРАВО», «ВВЕРХ», «ВНИЗ», устраняет увод пушки по ВН
и башни по ГН. Работает от того пульта, от которого идет управление.
2. Световая индикация
СЕМЬ светодиодов (на пультах повседневного выпуска ПЯТЬ) и лампа на БУ-25 «ЛЮКИ ОТ-
КРЫТЫ».

Значение светодиодов сигнализируют:
- ГН-ВН о готовности к работе приводов ВН и ГН включаются одновременно на двух пультах
после обрабатывания муфт редукторов.
- АВТ и ПАВ – о включении режима работы стабилизатора, только на том пульте от которого
идет управление.
- ПТР – о том, что включены сети ПТУР и отсутствует управление от ПУ-К и ПУ-О. Загорается
при включении ПТР (на БУ-25) гаснут одновременно на обоих пультах светодиоды ВН, ГН, АВТ,
ПАВ.
«О» и «Б» (на пультах позднего выпуска) – о включенных пальцев приемника пушка. Загорается
при включении ПРИВОД и постановки на шептало затворной рамы.

БЛОКИРОВКИ
1.Автоматически отключается от работы оба привода если:
- открыты люки корпуса машины, механика-водителя, старшего стрелка;
- сработала система ПАЗ;
- включен выключатель ПТР;

2. Отключается привод ВН если:
- пушка становится на стопор;
- придан максимальный угол снижения или возвышения.
3. Отключается привод ГН если:
- башня стоит на стопоре;
- нажатая кнопка целеуказания на ТКН-3Б.

СИСТЕМА ДУЛИРОВАНИЯ – УПРАВЛЕНИЯ ВООРУЖЕНИЯ
В системе 2Э36 предусмотрено дублированное управление вооружения с места команди-
ра, у которого имеется пульт управления и прицел 1ПЗ-3. При чем прицел командира поз-
воляет вести огонь по наземным и воздушным целям.
Переключение системы для управления от командира осуществляется тумблером «ПРИ-
ВОД» на ПУ-К, который устанавливается в положении ВКЛ. При управлении системой от
командира сохраняются оба режима работы АВТ и ПАВ с теми же характеристиками как и
при управлении от наводчика.

Блок управления БУ-25 – предназначен для усиления, суммирования и преобразова-
ния электрических сигналов, поступающих в него от измерительных приборов и выработки
общего сигнала управления работы усилителя У-ВН, У-ГН.
