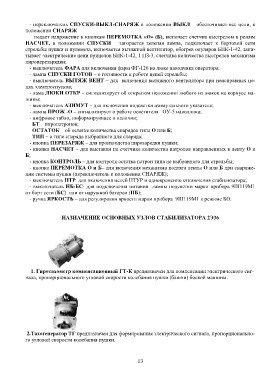

- переключатель СПУСКИ-ВЫКЛ-СНАРЯЖ в положении ВЫКЛ – обесточивает все цепи, в
положении СНАРЯЖ

– подает напряжение к кнопкам ПЕРЕМОТКА «О» (Б), включает счетчик выстрелом в режим
НАСЧЕТ, в положении СПУСКИ – загорается зеленая лампа, подключает к бортовой сети
стрельбы пушки и пулемета, включается вытяжной вентилятор, обогрев окуляров БПК-1-42, запи-
тывает электрические цепи прицелов БПК-1-42, 1 ПЗ-3, счетчика количества выстрелов механизма
пироперезарядки;

- выключатель ФАРА для включения фары ФГ-126 на люке наводчика оператора;
- лампа СПУСКИ ГОТОВ – о готовности к работе цепей стрельбы;
- выключатель ВЫТЯЖ ВЕНТ – для включения вытяжного вентилятора при неисправных це-
пях электроспусков;
- лама ЛЮКИ ОТКР – сигнализирует об открытом положении любого из люков на корпусе ма-
шины;
- выключатель АЗИМУТ – для включения подсветки азимутального указателя;
- лампа ПРОЖ -О – сигнализирует о работе осветителя ОУ-5 наводчика;
- цифровое табло, информирующее о наличии;
БТ – пиропатронов;
ОСТАТОК – об остатке количества снарядов типа О или Б;
ТИП – о типе снаряда выбранного для снаряда;
- кнопка ПЕРЕЗАРЯЖ – для производства пирозарядки пушки;
- кнопка НАСЧЕТ – для выставки на счетчике количества патронов направленных в ленту О и
Б;
- кнопка КОНТРОЛЬ – для контроля остатка патрон типа не выбранного для стрельбы;
- кнопка ПЕРЕМОТКА О и Б– для включения механизма подтяга ленты О или Б при снаряже-
нии системы пушки (переключатель в положении СНАРЯЖ);
- выключатель ПТР для включения целей ПТУР и одновременно отключения стабилизатора;
- выключатель НБ-БС- для подключения питания лампы подсветки марки прибора 9Ш119М1
от борт сети (БС) или от наружной батареи (НБ);
- ручка ЯРКОСТЬ – для регулировки яркости марки прибора 9Ш119М1 в режиме БО.

НАЗНАЧЕНИЕ ОСНОВНЫХ УЗЛОВ СТАБИЛИЗАТОРА 2Э36

1. Гиротахометр компенсационный ГТ-К предназначен для компенсации электрического сиг-
нала, пропорционального угловой скорости колебания пушки (башни) боевой машины.

2.Тахогенератор ТГ предназначен для формирования электрического сигнала, пропорционально-
го угловой скорости колебания пушки.
