1— прибор целеуказания; 2 — фильтр питания; 3 — усилитель ВН; 4 — усилитель ГН;
5—компенсационный гиротахометр; 6—поворотный механизм; 7—пульт управления оператора;
8 — блок управления; 9 — преобразователь тока ПТ-200Ц; 10—пульт управления командира;
11—конечный выключатель ограничения возвышения; 12—тахометр; 13—конечный выключатель
ограничения снижения; 14—конечный выключатели стопора спаренной установки;
15, 16 — гиротахометры; 17 — конечный выключатель КВ; 18 — подъемный механизм.

ПРИНЦИП РАБОТЫ СТАБИЛИЗАТОРА
Принцип работы стабилизатора основан на использовании свойств гироскопа.

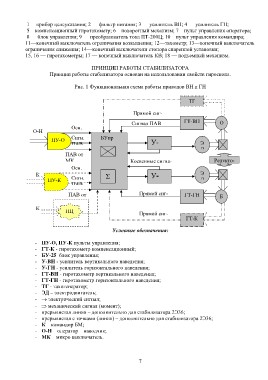

Рис. 1 Функциональная схема работы приводов ВН и ГН

ТГ

Прямой сиг- ГТ-ВН О
СигннааллОПСАВ
Осн.
О-Н Ссииггнн..
ПАВ
ПУ-О БУпр У- Э
ав ВН Д
ПАВ от
МК  Косвенные сигна- Редукто-
лы ОС ры
К Осн.
ПУ-К Ссииггнн.. У- Э
ПАВ ГН Д

ПАВ от Прямой сиг- ГТ-ГН Б
МК нал ОС

К ПЦ Прямой сиг- ГТ-К
У нал ОС

Условные обозначения:

- ПУ-О, ПУ-К пульты управления;
- ГТ-К - гиротахометр компенсационный;
- БУ-25 блок управления;
- У-ВН - усилитель вертикального наведения;
- У-ГН - усилитель горизонтального наведения;
- ГТ-ВН - гиротахометр вертикального наведения;
- ГТ-ГН - гиротахометр горизонтального наведения;
- ТГ - тахогенератор;
- ЭД – электродвигатель;

-  электрический сигнал;

-  механический сигнал (момент);
- прерывистая линия – дополнительно для стабилизатора 2Э36;
- прерывистая с точками (линия) – дополнительно для стабилизатора 2Э36;
- К – командир БМ;
- О-Н – оператор – наводчик;
- МК – микро выключатель.
