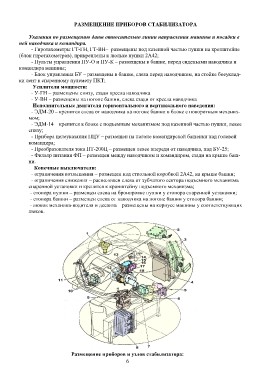

РАЗМЕЩЕНИЕ ПРИБОРОВ СТАБИЛИЗАТОРА

Указания по размещению даны относительно линии направления машины и посадки в
ней наводчика и командира.

- Гиротахометры ГТ-ГН, ГТ-ВН– размещены под казенной частью пушки на кронштейне
(блок гиротахометров), прикреплены к люльке пушки 2А42;

- Пульты управления ПУ-О и ПУ-К – размещены в башне, перед сиденьями наводчика и
командира машины;

- Блок управления БУ – размещены в башне, слева перед наводчиком, на стойке боеуклад-
ки лент к спаренному пулемету ПКТ;

Усилители мощности:
- У-ГН – размещены снизу, сзади кресла наводчика
- У-ВН – размещены на погоне башни, слева сзади от кресла наводчика
Исполнительные двигателя горизонтального и вертикального наведения:
- ЭДМ-20 – крепится слева от наводчика на погоне башни в блоке с поворотным механиз-
мом;
- ЭДМ-14 – крепится в блоке с подъемным механизмом под казенной частью пушки, левее
снизу;
- Прибора целеуказания ПЦУ – размещен на погоне командирской башенки над головой
командира;
- Преобразователя тока ПТ-200Ц – размещен левее впереди от наводчика, над БУ-25;
- Фильтр питания ФП – размещен между наводчиком и командиром, сзади на крыше баш-
ни.
Конечные выключатели:
- ограничения возвышения – размещен над ствольной коробкой 2А42, на крыше башни;
- ограничения снижения – расположен слева от зубчатого сектора подъемного механизма
спаренной установки и крепится к кронштейну подъемного механизма;
- стопора пушки – размещен слева на бронировке пушки у стопора спаренной установки;
- стопора башни – размещен слева от наводчика на погоне башни у стопора башни;
- люков механика-водителя и десанта – размещены на корпусе машины у соответствующих
люков.

Размещение приборов и узлов стабилизатора:
6
