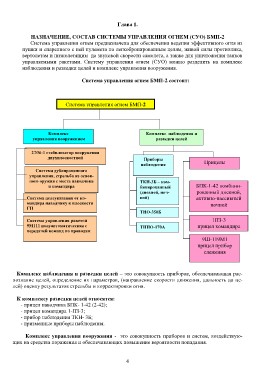

Глава 1.

НАЗНАЧЕНИЕ, СОСТАВ СИСТЕМЫ УПРАВЛЕНИЯ ОГНЕМ (СУО) БМП-2
Система управления огнем предназначена для обеспечения ведения эффективного огня из
пушки и спаренного с ней пулемета по легкобронированным целям, живой силы противника,
вертолетам и низколетящим до звуковой скорости самолета, а также для уничтожения танков
управляемыми ракетами. Систему управления огнем (СУО) можно разделить на комплекс
наблюдения и разведки целей и комплекс управления вооружения.

Система управления огнем БМП-2 состоит:

Система управления огнем БМП-2

Комплекс Комплекс наблюдения и
управления вооружением разведки целей

2Э36-1 стабилизатор вооружения Приборы Прицелы
двухплоскостной наблюдения
БПК-1-42 комбини-
Система дублированного ТКН-3Б – ком- рованный дневной,
управления, стрельба из основ- бинированный активно-пассивный
ного оружия с места наводчика (дневной, ноч-
ной) ночной
и командира
ТНО-350Б 1ПЗ-3
Система целеуказания от ко- прицел командира
мандира наводчику к плоскости ТНПО-170А
ГН 9Ш-119М1
прицел прибор
Система управления ракетой
9М111 полуавтоматическая с слежения
передачей команд по проводам

Комплекс наблюдения и разведки целей – это совокупность приборов, обеспечивающая рас-
познание целей, определение их параметров, (направление скорости движения, дальность до це-
лей) оценку результатов стрельбы и корректировки огня.

К комплексу разведки целей относятся:
- прицел наводчика БПК- 1-42 (2-42);
- прицел командира 1-ПЗ-3;
- прибор наблюдения ТКН- 3Б;
- призменные приборы наблюдения.

Комплекс управления вооружения - это совокупность приборов и систем, воздействую-
щих на средства поражения и обеспечивающих повышение вероятности попадания.

4
