При работе в условиях сильной освещенности фона установить
нейтральный светофильтр, а для защиты глаз наводчика от излучений
ОКГ - специальный светофильтр.
При температуре воздуха ниже 5° С и при наличии отпотевания
или обледенения защитного стекла головной части и глазной линзы
окуляра включить обогрев стекла и окуляра, для чего перевести
тумблер ОБОГРЕВ на пульте прицела в положение ВКЛ.

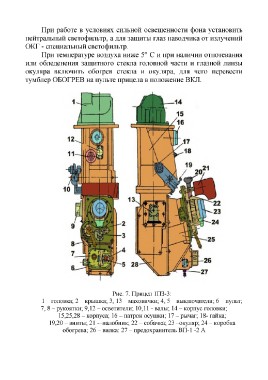

Рис. 7. Прицел 1ПЗ-3:
1 - головка; 2 - крышка; 3, 13 - маховички; 4, 5 - выключатели; 6 - пульт;
7, 8 - рукоятки; 9,12 - осветители; 10,11 - валы; 14 - корпус головки;
15,25,28 - корпуса; 16 - патрон осушки; 17 - рычаг; 18- гайка;
19,20 - винты; 21 --налобник; 22 - собачка; 23 -окуляр; 24 - коробка
обогрева; 26 - вилка: 27 - предохранитель ВП-1 -2 А
