местности.
Установить рукояткой реостата накала лампы подсветки

нормальное свечение сетки. Свечение должно быть не ярким:
излишняя яркость сетки ухудшает видимость цели и неблагоприятно
сказывается на работе ЭОП.

Для получения хорошего качества изображения предметов ночью
необходимо, чтобы направление светового пучка осветителя ОУ-5
было согласовано с направлением оси визирования прицела.

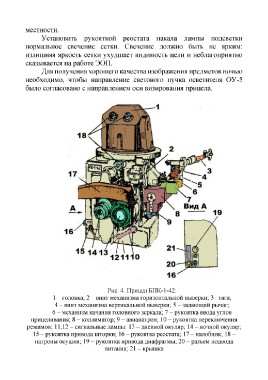

Рис. 4. Прицел БПК-1-42:
1 - головка; 2 - винт механизма горизонтальной выверки; 3 -тяга;
4 - винт механизма вертикальной выверки; 5 - задающий рычаг;
6 - механизм качания головного зеркала; 7 - рукоятка ввода углов
прицеливания; 8 - коллиматор; 9 - авиапатрон; 10 - рукоятка переключения
режимов; 11,12 - сигнальные лампы: 13 - дневной окуляр; 14 - ночной окуляр;
15 - рукоятка привода шторки; 16 - рукоятка реостата; 17 - налобник; 18 -
патроны осушки; 19 - рукоятка привода диафрагмы; 20 - разъем подвода

питания; 21 - крышка
