Page 17 - Подготовка вооружения бмп 2 к стрельбе и обращение с ним при стреьбе
P. 17

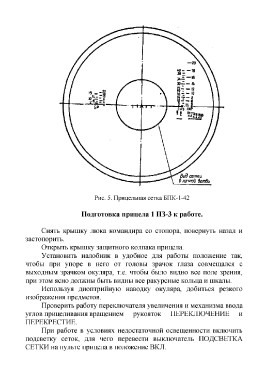

Рис. 5. Прицельная сетка БПК-1-42
Подготовка прицела 1 ПЗ-3 к работе.
Снять крышку люка командира со стопора, повернуть назад и
застопорить.
Открыть крышку защитного колпака прицела.
Установить налобник в удобное для работы положение так,
чтобы при упоре в него от головы зрачок глаза совмещался с
выходным зрачком окуляра, т.е. чтобы было видно все поле зрения,
при этом ясно должны быть видны все ракурсные кольца и шкалы.
Используя диоптрийную наводку окуляра, добиться резкого
изображения предметов.
Проверить работу переключателя увеличения и механизма ввода
углов прицеливания вращением рукояток ПЕРЕКЛЮЧЕНИЕ и
ПЕРЕКРЕСТИЕ.
При работе в условиях недостаточной освещенности включить
подсветку сеток, для чего перевести выключатель ПОДСВЕТКА
СЕТКИ на пульте прицела в положение ВКЛ.
