целеуказания и азимутальная шкала, в центре его укрепляется линейка
дальности. С левой стороны и снизу на планшете укреплены
подвижные ленты, на которых надписываются значения координат.
Каждая лента передвигается при повороте соответствующих ручек.
Воздушная обстановка по данным оповещения наносится на
планшет при помощи сетки целеуказания или по отсчетам азимута и
дальности.

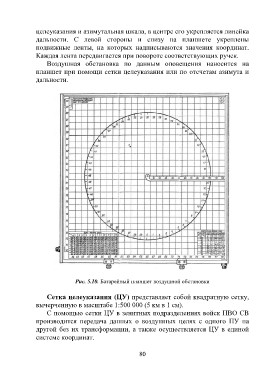

Рис. 5.10. Батарейный планшет воздушной обстановки
Сетка целеуказания (ЦУ) представляет собой квадратную сетку,
вычерченную в масштабе 1:500 000 (5 км в 1 см).
С помощью сетки ЦУ в зенитных подразделениях войск ПВО СВ
производится передача данных о воздушных целях с одного ПУ на
другой без их трансформации, а также осуществляется ЦУ в единой
системе координат.
