Приняв по каналам связи донесение о воздушной цели,
планшетист находит на планшете воздушной обстановки по сетке
ПВО соответствующий сектор, большой, средний, малый и
уточняющий квадрат и в центре квадрата отмечает точкой положение
цели. По мере полета цели, получив следующее донесение,
планшетист ставит следующую точку и, соединяя точки линией,
прочерчивает на планшете курс цели. В начале прокладки курса
каждой цели записываются ее номер, высота, скорость, состав и время
обнаружения. По мере прокладки курса цели и уточнения ее
характеристик последние указываются около соответствующих
засечек (рис.5.9).

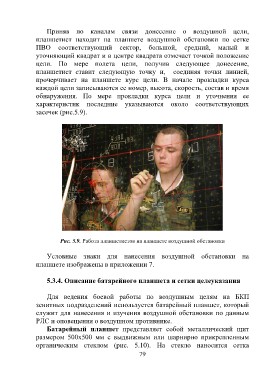

Рис. 5.9. Работа планшетистов на планшете воздушной обстановки

Условные знаки для нанесения воздушной обстановки на
планшете изображены в приложении 7.

5.3.4. Описание батарейного планшета и сетки целеуказания
Для ведения боевой работы по воздушным целям на БКП
зенитных подразделений используется батарейный планшет, который
служит для нанесения и изучения воздушной обстановки по данным
РЛС и оповещения о воздушном противнике.
Батарейный планшет представляет собой металлический щит
размером 500х500 мм с выдвижным или шарнирно прикрепленным
органическим стеклом (рис. 5.10). На стекло наносится сетка
