Снайперская винтовка Драгунова (СВД)
Назначение
винтовки СВД
7,62 мм
снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и
предназначена для уничтожения различных появляющихся, движущихся, открытых и
маскированных одиночных целей.
Прицел
снайперский оптический (индекс 6Ц1) служит для точного прицеливания из
снайперской винтовки по различным целям.
Боевые свойства
снайперской винтовки Драгунова
Основные
конструктивные баллистические характеристики винтовки, винтовочного патрона и
конструктивные данные оптического прицела.
№
п/п |
Наименование
характеристики |
Номинальная величина |
1.
|
Калибр,
мм |
7,62 |
2.
|
Число
нарезов |
4 |
3.
|
Прицельная
дальность, м: с
оптическим прицелом с открытым
прицелом |
1300 |
4.
|
Дальность
прямого выстрела, м: по
головной фигуре (30 см); по грудной
фигуре (50 см); по бегущей
фигуре (150 см); |
350 430 640 |
5.
|
Дальность
эффективной стрельбы, м |
до 800
м |
6.
|
Начальная
скорость пули, м/с |
830 |
7.
|
Дальность
полета пули, до которой сохраняется ее убойное действие,
м |
3800 |
8.
|
Масса
винтовки без штыка-ножа с оптическим прицелом, неснаряженным магазином и
щекой, кг |
4,3 |
9.
|
Емкость
магазина, патронов |
10 |
10.
|
Длина
винтовки, мм: без
штыка-ножа с
примкнутым штыком-ножом |
1220 |
11.
|
Масса
патрона, г |
21,8 |
12.
|
Масса
обыкновенной пули со стальным сердечником, г |
9.6 |
13.
|
Масса
порохового заряда, г |
3,1 |
14.
|
Увеличение
оптического прицела, крат. |
4 |
15.
|
Поле
зрения прицела, градус |
6 |
16.
|
Диаметр
зрачка выхода, мм |
6 |
17.
|
Удаление
зрачка выхода, мм |
68,2 |
18.
|
Разрешающая
способность, секунда, |
12 |
19.
|
Длина
прицела с наглазником и выдвинутой блендой, мм |
375 |
20.
|
Ширина
прицела, мм |
70 |
21.
|
Высота
прицела, мм |
132 |
22.
|
Масса
прицела, г |
616 |
23.
|
Масса
прицела с комплектом ЗИП и чехлом, г |
926 |

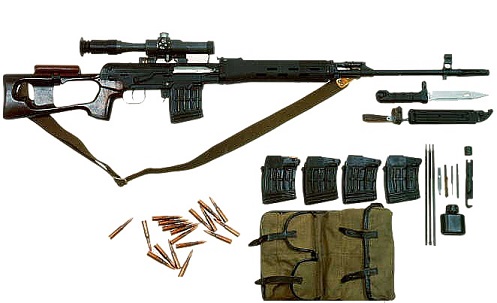

Снайперская винтовка состоит из следующих основных частей и механизмов:
1 – ствола со
ствольной коробкой, открытым прицелом и прикладом
2 – крышки
ствольной коробки с возвратным механизмом
3 – затворной
рамы
4 –
затвора
5 – толкателя с
пружиной
6 – газового
поршня
7 –
ударно-спускового механизма
8 –
предохранителя
9 – щеки
приклада
10 – ствольных
накладок
11 –
магазина

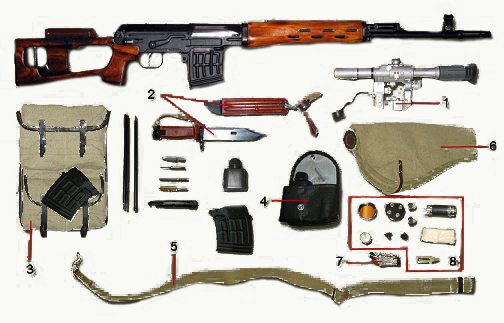

Комплект
винтовки 7,62-мм снайперской винтовки Драгунова
(СВД).
В комплект
снайперской винтовки входят:
1 – прицел
снайперский оптический, индекс 6Ц1 – 1 шт.;
2 –
штык-нож, индекс 6Х5 – 1 шт.;
3 – сумка
для прицела и магазинов, индекс 6Ш18 – 1шт.;
4 – сумка
под ЗИП, индекс 6Ш26 – 1 шт.;
5 – ремень
для ношения стрелкового оружия, индекс 6Ш5 – 1 шт.
Прицел
снайперский оптический комплектуется:
6 –
чехлом;
7 – зимней
системой освещения;
8 –
индивидуальным ЗИП-ом.
Принадлежности к
винтовке СВД.
Принадлежность
служит для разборки, сборки, чистки и смазки снайперской винтовки и переносится
в сумке для прицела и магазинов.
К принадлежности
относятся: щека, шомпол, протирка, ерш, отвертка, выколотка, пенал и
масленка.
Щека применяется
при стрельбе из винтовки с оптическим прицелом. В этом случае она надевается па
приклад винтовки и фиксируется на нем с помощью замка.
Шомпол
применяется для чистки и смазки канала ствола, каналов и полостей других частей
винтовки. Он состоит из трех звеньев, свинчиваемых друг с
другом.
Протирка
предназначена для чистки и смазки канала ствола, а также каналов и полостей
других частей винтовки.
Ерш служит для
чистки канала ствола раствором РЧС.
Отвертка
применяется при разборке и сборке винтовки, чистке газовой каморы и газовой
трубки, а также как ключ при регулировке положения мушки по
высоте.
Выколотка
применяется для выталкивания осей и штифтов.
Пенал служит для
хранения протирки, ерша, отвертки и выколотки. Он состоит из двух составных
частей: пенала-ключа и крышки пенала.
Пенал-ключ
используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка
отвертки при разборке и сборке винтовки и как ключ при отделении газовой трубки
и сборке шомпола.
Крышка пенала
применяется как дульная накладка при чистке ствола.
Масленка служит
для хранения смазки.
1 – шомпол; 2 –
удлинитель шомпола; 3 – масленка; 4 – корпус пенала; 5 – крышка пенала; 6 –
протирка; 7 – ерш; 8 – выколотка; 9 – отвертка; 10 – щека.
Винтовочные
патроны.
Для стрельбы из
снайперской винтовки применяются винтовочные патроны с обыкновенными,
трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны.
Огонь из снайперской винтовки ведется одиночными
выстрелами.
Работа частей и механизмов СВД
Снайперская
винтовка является самозарядным оружием. Перезаряжание винтовки основано на
использовании энергии пороховых газов, отводимых из канала ствола к газовому
поршню.
При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.
При отходе рамы
назад затвор открывает канал ствола, извлекает из патронника гильзу и
выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и
взводит курок (ставит его на взвод автоспуска).

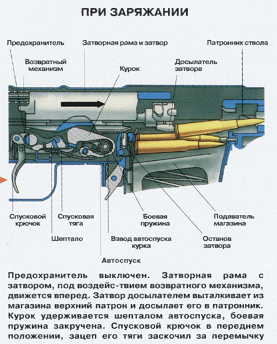

В переднее
положение рама с затвором возвращается под действием возвратного механизма,
затвор при этом досылает очередной патрон из магазина в патронник и закрывает
канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и
курок становится на боевой взвод. Запирание затвора осуществляется его поворотом
влево и захождением боевых выступов затвора в вырезы ствольной
коробки.

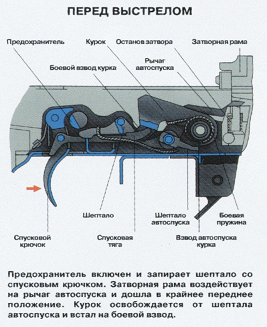

Для производства
очередного выстрела необходимо отпустить спусковой крючок и нажать на него
снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп
заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги
поворачивает шептало и разъединяет его с боевым взводом курка. Курок,
поворачиваясь на своей оси под действием боевой пружины, наносит удар по
ударнику, а последний продвигается вперед и производит накол
капсюля-воспламенителя патрона. Происходит выстрел.
При выстреле
последним патроном, когда затвор отойдет назад, подаватель магазина поднимает
вверх останов затвора, затвор упирается в него и рама останавливается в заднем
положении. Это является сигналом тому, что надо снова зарядить
винтовку.
Винтовка имеет
газовый регулятор, с помощью которого изменяются скорости отката подвижных
частей.
В условиях нормальной эксплуатации при смазанных деталях регулятор устанавливается на деление 1. При длительной стрельбе без чистки и смазки и сильном загрязнении винтовки может появиться задержка — неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Перевод регулятора из одного положения в другое производится с помощью фланца гильзы или патрона.
Порядок
неполной разборки снайперской винтовки.
1)
Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на
защелку, подать нижнюю часть магазина вперед и отделить его. После этого
проверить, нет ли патрона в патроннике, для чего опустить
предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и
отпустить рукоятку.
2) Отделить
оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону
наглазника до отказа, двинуть прицел назад и отделить его от ствольной
коробки.
3) Отделить щеку
приклада.
4) Отделить крышку
ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки
ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю
часть крышки ствольной коробки и отделить крышку с возвратным
механизмом.
5) Отделить
затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее
и отделить от ствольной коробки
6)
Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так,
чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести
затвор вперед
7) Отделить ударно —
спусковой механизм. Повернуть предохранитель вверх до вертикального
положения, сдвинуть его вправо и отделить от ствольной коробки, взявшись за
спусковую скобу, движением вниз отделить ударно — спусковой механизм от
ствольной коробки.
8) Отделить
ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой
трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель
вправо до отказа; сдвинуть перемещающуюся часть верхнего упорного кольца вперед,
нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В
случае затруднительного отделения ствольных накладок вставить вырез ключа пенала
в окно накладки и движением вниз и в сторону отделить ствольную
накладку
9) Отделить газовый
поршень и толкатель с пружиной. Отвести толкатель назад, вывести его
передний конец из гнезда поршня и отделить от газовой трубки поршень, ввести
передний конец толкателя в газовую трубку, поджать пружину толкателя до выхода
ее из канала прицельной колодки и отделить толкатель с пружиной, а затем
отделить пружину от толкателя.
Сборку
винтовки проводить в обратной
последовательности
Тестовое задание
9 мм
7,62 мм
12,5 мм
1300м
1000 м
1400 м
1300м
1000 м
1400 м
900 м/с
750 м/с
315 м/с
с использованием отдачи затвора.
с использованием отдачи подвижного ствола
с использованием энергии других источников.
830 м.
820м.
850 м.
420м .
440м .
350м.
420м .
430м .
450м.
420м .
430м .
640м.
