Ручной противотанковый гранатомет (РПГ – 7В)
РПГ-7 - предназначен для борьбы с танками,
самоходно-артиллерийскими установками и другими бронированными средствами
противника, а также для уничтожения живой силы противника, находящейся в легких
укрытиях, а также в сооружениях городского типа, а также для подавления живой
силы противника, в том числе имеющий индивидуальные средства защиты
(бронежилет), расположенных на открытой местности, в укрытиях и зданиях и для
поражения небронированной техники.

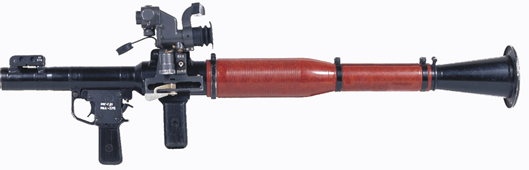

Общий вид
РПГ-7В

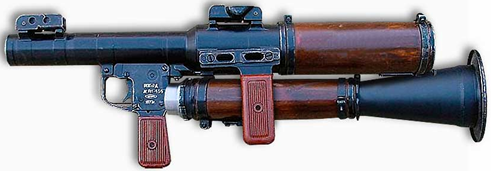

Общий вид
РПГ-7Д
Боевые свойства РПГ-7
№ п/п |
Характеристики |
РПГ-7 |
1 |
Калибр гранатомета (мм) |
40 |
2 |
Масса гранатомета с оптическим прицелом
(кг): -РПГ-7 |
6,5 |
3 |
Боевая скорострельность (выст. в
мин) |
4-6 |
4 |
Прицельная дальность (м) |
500 |
Боевые свойства гранатометных
выстрелов:
Наименование
выстрелов |
ПГ-7В |
ПГ-7ВМ |
ПГ-7ВЛ |
ПГ-7ВР |
ОГ-7В |
Калибр гранаты, мм |
105 |
70 |
93 |
105;
55 |
40 |
Начальная скорость, м/с |
66 |
300 |
112 |
66 |
140 |
Вес выстрела, кг |
4,5 |
2,0 |
2,6 |
4,5 |
2,0 |
Прицельная дальность, м |
500 |
500 |
300 |
200 |
340 |
Дальность прямого выстрела,
м |
150 |
310 |
240 |
210 |
165 |
Гранатомет
состоит из следующих основных частей и механизмов:
- ствола с механическим (открытым)
прицелом
- ударно-спускового механизма с
предохранителем;
- бойкового механизма;
- оптического прицела.

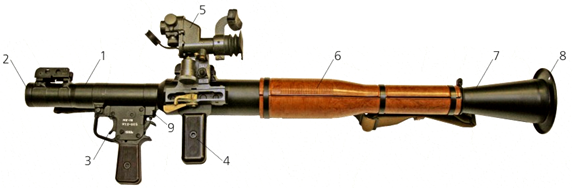

1 – ствол; 2 – вырез для
фиксатора гранаты;
3 – ударно-спусковой
механизм с предохранителем; 4 – рукоятка ствола,
5 – оптический прицел, 6 –
накладки, 7 – раструб; 8 – тарель, 9 – бойковый механизм

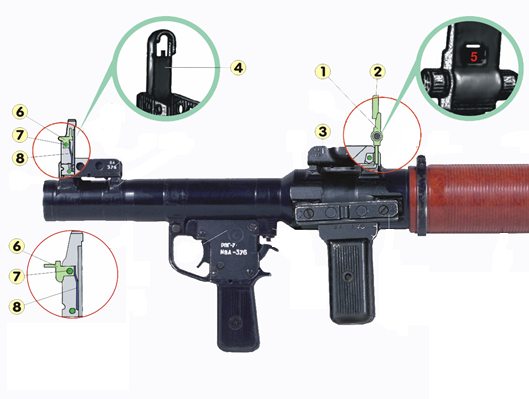

Механический (открытый)
прицел
1 – хомутик; 2 – прицельная планка;
3 – кожух прицельной планки,
4 – основная мушка; 5 – кожух
мушки; 6 – дополнительная мушка;
7 – ось дополнительнолй мушки; 8 –
пружина дополнительной мушки

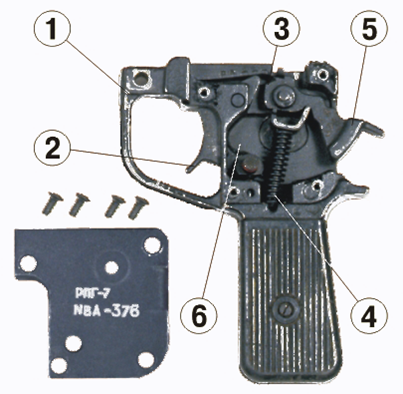

Ударно-спусковой
механизм
1 – корпус; 2 – спусковой
крючок; 3 – шептало;
4 – стержень с боевой
пружиной; 5 – курок; 6 - предохранитель

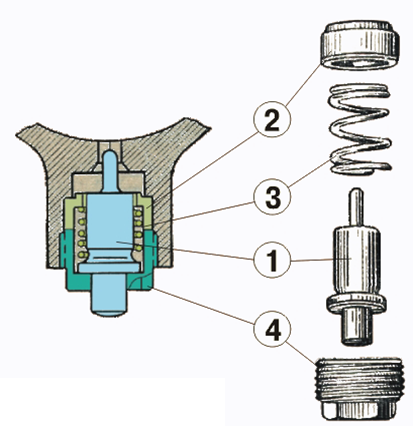

Бойковый механизм
1 – боек; 2 – опорная
втулка; 3 – пружина бойка; 4 – ниппель

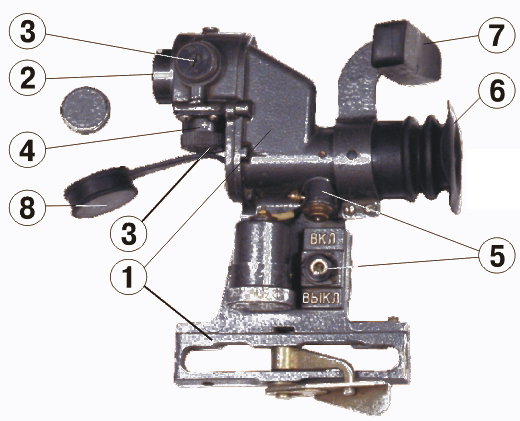

Оптический
прицел
1 – корпус с кронштейном; 2 –
оптическая система; 3 – механизм выверки;
4 – маховичок механизма
температурных поправок; 5 – устройство освещения сетки;
6 – наглазник; 7 – налобник; 8 –
колпачок
Сетка оптического прицела ПГО-7В
1 – шкала углов прицеливания; 2 –
шкала боковых поправок; 3 – дальномерная шкала

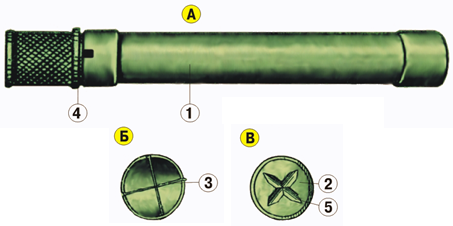

Прибор для проверки
прицельных приспособлений
А – общий вид; Б – вид
слева; В – вид справа
1 – корпус; 2 – дно; 3 –
перекрестие из нитей; 4 – установочная метка; 5 - прорези

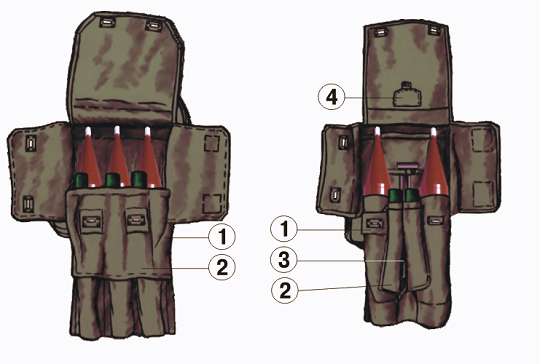

Сумки: а – для трех
гранат; б – для двух гранат
1 – гнездо для гранаты; 2
– гнездо для пенала с пороховым зарядом;
3 – гнездо для шомпола; 4
карман для запасных частей
Инструмент
1 – ключ-отвертка; 2 –
выколотка; 3 – приспособление для сборки и разборки ударно-спускового механизма
для выколотки и отвертки
Шомпол в
сборе
Боеприпасы к гранатомету РПГ-7

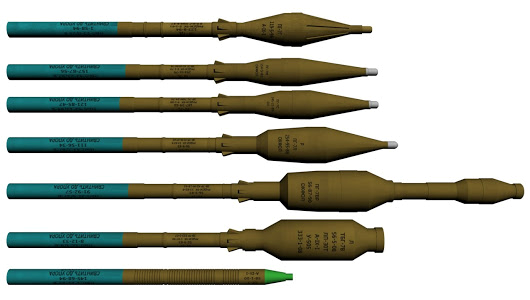

Вся номенклатура выстрелов к
РПГ-7.
Сверху вниз: ПГ-7В; ПГ-7ВМ; ПГ-7ВС;
ПГ-7ВЛ "Луч"; ПГ-7ВР "Резюме";
ТБГ-7В "Танин"; ОГ-7
"Осколок"

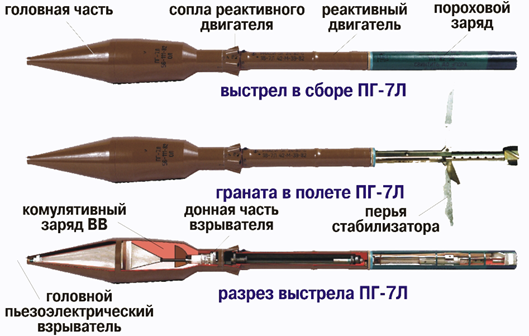

Строение выстрела для
РПГ-7
Несмотря на разнообразие
существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются
только типом и строением головной части.
Выстрел делится на 3 части:
головную часть, обеспечивающую
непосредственное поражение цели, реактивный двигатель, обеспечивающий
разгон гранаты на траектории полёта и пороховой заряд, обеспечивающий вылет
гранаты из трубы гранатомёта.

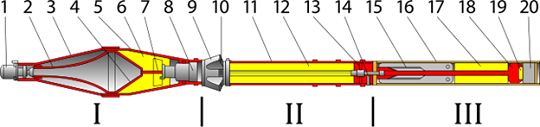

Схема строения выстрела
ПГ-7В для гранатомёта РПГ-7
I — Головная
часть, 1 — головная часть
взрывателя, 2 — токопроводящий
конус, 3 —
обтекатель, 4 — кумулятивная
воронка, 5 —
корпус, 6 — разрывной
заряд, 7 —
проводник, 8 — донная часть
взрывателя, |
II — реактивный
двигатель, 9 — сопловой
блок, 10 —
сопло, 11 — корпус реактивного
двигателя, 12 — пороховой заряд
реактивного двигателя, 13 — дно ракетного
двигателя, 14 —
капсюль-воспламенитель, |
III — пороховой
заряд, 15 — перьевой
стабилизатор, 16 — гильза из
бумаги, 17 — пороховой
заряд, 18 —
турбинка, 19 —
трассер, 20 — пыж из
пенопласта. |
Принцип действия
При выстреле из гранатомета от удара бойка срабатывает
капсюль-воспламенитель и поджигает пороховой заряд. Газы, образовавшиеся при
сгорании порохового заряда, воспламеняют трассер, придают гранате с помощью
турбинки вращательное движение и выбрасывают ее из канала ствола, сообщая
начальную скорость 120-140 м/с.
После вылета гранаты из канала ствола раскрываются перья
стабилизатора, происходит взведение взрывателя и на расстоянии, обеспечивающем
безопасность стрелка, воспламеняется пороховой заряд реактивного двигателя.
Скорость гранаты увеличивается до 300 м/с. При встрече гранаты с преградой
(целью) срабатывает взрыватель и затем разрывной заряд. После 4-6 с. полета,
если граната не встретит цель или произойдет отказ взрывателя, срабатывает
самоликвидатор.
Стрельба из гранатомета не имеет отдачи. Это достигается
истечением пороховых газов назад через сопло и раструб ствола. Возникающая при
этом реактивная тяга направлена вперед по оси гранаты, уравновешивая таким
образом силу отдачи.
Разборка, сборка гранатомета
РПГ-7
Разборка гранатомета может быть неполной и
полной.
Неполная разборка производится для чистки, смазки и
осмотра гранатомета, полная для чистки при сильном загрязнена гранатомета, после
нахождения его под дождем или в снегу, при переходе на новую смазку, а также при
ремонте.
Частая полная разборка гранатомета не допускается, так
как она ускоряет изнашивание частей и механизмов.
При разборке и сборке гранатомета применять инструмент и
принадлежность, находящиеся в сумке для носки 2-х гранат.
1) Снять чехлы сначала с казенной, а затем с
дульной части гранатомета(рис.1).

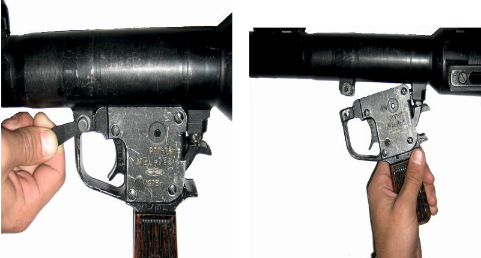

2) Отделить ударно-спусковой механизм: положить
гранатомет на стол планкой для кронштейна оптического прицела вниз; нажать
ключом-отверткой или приспособлением для сборки и разборки ударно-спускового
механизма на разрезную часть чеки и утопить ее (рис. 2), затем вытолкнуть
(выбить) выколоткой чеку и, взявшись за рукоятку, отделить ударно-спусковой
механизм от ствола.
3) Отделить бойковый механизм(рис. 3): повернуть
гранатомет бойковым механизмом вверх (или поставить его в вертикальное
положение); удерживая ствол левой рукой, правой рукой с помощью ключа-отвертки
вывинтить ниппель и вынуть из
основания бойкового механизма боек, пружину бойка и опорную
втулку.
4) Отделить крышку корпуса ударно-спускового
механизма(рис. 4): взять ударно-спусковой механизм в левую руку, правой рукой с
помощью ключа-отвертки вывинтить четыре винта и снять крышку корпуса
ударно-спускового механизма. У гранатомета с ночным прицелом после отвинчивания
двух верхних винтов отделяется основание механизма
светоблокировки.
1. Снять чехлы (сначала с казенной,
затем с дульной части)
2.Отделить ударно-спусковой
механизм
- нажать на разрезную часть
чеки;
- вытолкнуть ее
выколоткой.
3.Отделить бойковый
механизм
- вывинтить ключом-отверткой
ниппель;
- извлечь из гнезда боек, пружину и
опорную втулку.
4.Отделить крышку корпуса
УСМ
- вывинтить 4
винта.
Кроме этого: Отделить сошку (у РПГ-7Н); Разобрать ствол
(у РПГ-7Д);
Сборка гранатомета осуществляется в обратной
последовательности.
Сборку РПГ-7В проводить в обратной
последовательности
Тестовое задание
40 мм.
30 мм.
50 мм.
3-4 в/ мин.
4-6 в/мин.
10 в/мин.
900 м.
500 м.
200 м.
6кг.
6,8кг.
6,5 кг.
ствола с механическим (открытым) прицелом; рукоятки ствола; бойкового механизма; оптического прицела
ствола с открытым прицелом; ударно-спускового механизма; бойка; оптического прицела
ствола с открытым прицелом; рукоятки ствола; бойкового механизма; оптического прицела; прибора для проверки прицельных приспособлений
