Ручные гранаты
Ручные
осколочные гранаты
предназначены для поражения осколками живой силы противника. При разрыве граната
образует большое количество разлетающихся осколков, обладающих энергией,
достаточной для поражения живой силы.
Ручная
противотанковая граната РКГ-3
(ручная кумулятивная граната, модель 3) предназначена для борьбы с танками и
бронемашинами, а также разрушения долговременных и полевых оборонительных
сооружений.
Тактико-технические характеристики гранат
№ п.п |
Боевые
свойства |
РГН |
РГД
– 5 |
РГО |
Ф
– 1 |
РКГ-3 |
1 |
Вес
снаряженной гранаты,
гр. |
300 |
310 |
520 |
600 |
1070 |
2 |
Радиус
разлета убойных осколков (м) |
24 |
25 |
150 |
200 |
Куму- лятивная |
3 |
Бронепробиваемость,
мм |
- |
- |
- |
|
170 |
4 |
Средняя
дальность броска (м) |
30-45 |
30-45 |
20-40 |
20-40 |
15-20 |
5 |
Тип запала
гранаты |
Ударно-дистан-ционный |
Дистан-ционный |
Ударно-дистан-ционный |
Дистан-ционный |
Ударный
|
6 |
Время
горения замедлителя запала (сек) |
3,3-4,3 |
3,2-4,2 |
3,3-4,3 |
3,2-4,2 |
Мгнов. действия |
Общее устройство
ручных гранат
Ручные осколочные гранаты РГД-5 и Ф-1 состоят из корпуса, разрывного заряда и запала.
Корпус
гранаты служит для помещения разрывного заряда и запала, а также для образования
осколков при взрыве гранаты. В верхней части корпуса имеется нарезное отверстие
для ввинчивания запала. При хранении, транспортировании и переноске гранаты в
это отверстие ввернута пластмассовая пробка.
Разрывной заряд
заполняет корпус и служит для разрыва гранаты на осколки.
Запал гранаты
предназначается для взрыва разрывного заряда гранаты.
Ручные
осколочные гранаты РГД-5 и Ф-1 комплектуется модернизированным унифицированным
запалом к ручным гранатам (УЗРГМ).

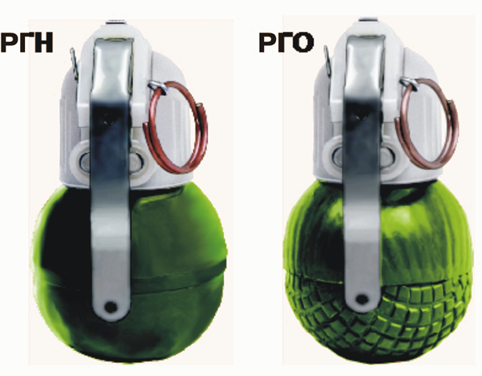

Ручные
осколочные гранаты РГН и РГО состоят из корпуса,
заряда взрывчатой смеси, детонационной шашки и запала.

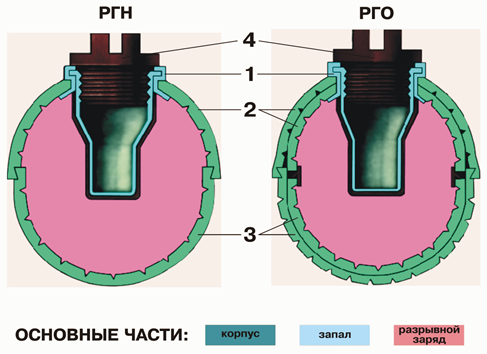

Корпус
РГН образован двумя
полусферами из алюминиевого сплава с внутренней насечкой.
Корпус
РГО для увеличения
числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре
полусферы изготовлены из стали, нижняя наружная имеет наружную насечку,
остальные - внутреннюю.
В верхней части
корпуса манжетой завальцован стакан для запала, при хранении прикрываемый
пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси
помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из
накольно-предохранительного механизма, датчика цели, дистанционного устройства,
механизма дальнего взведения и детонирующего узла.
Накольно-предохранительный
механизм обеспечивает безопасность в обращении с гранатой. После того, как
выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит
запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное
срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает
замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели, если
граната попадает в грязь, снег, падает строго «на бок».
Детонирующий
узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно
сложная конструкция запала обеспечивает сочетание безопасности обращения (6
ступеней предохранения) с гарантированным его срабатыванием. Температурный
диапазон работы гранаты от -50 до +50 градусов С. Гранаты РГН и РГО носятся в
стандартной гранатной сумке по две или в карманах снаряжения.

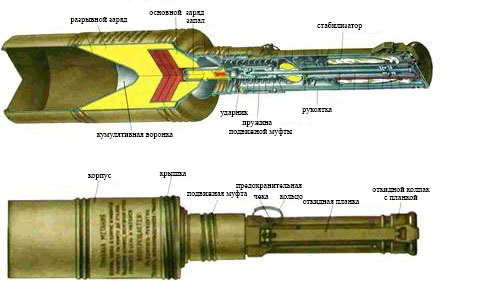

Граната РКГ-3
состоит из корпуса,
рукоятки и запала. Цилиндрический корпус вмещает основной разрывной заряд,
дополнительный заряд и трубку для запала. Основной заряд имеет кумулятивную
воронку, обращенную ко дну корпуса и облицованную тонким слоем металла.
В рукоятке
смонтированы стабилизатор, укрытый откидным колпаком рукоятки, и ударный
механизм с четырьмя предохранителями, что обусловлено высокой мощностью
гранаты.
Первым - служит
откидная планка, прижимаемая к рукоятке подвижной муфтой и удерживаемая чекой.
Планка удерживает от срыва колпак рукоятки.
Второй
предохранитель обеспечивает безопасность при случайном падении гранаты при
выдернутой чеке и состоит из планки откидного колпака с шариком, также прижатых
к рукоятке.
Третий
предохранитель обеспечивает срабатывание запала не ближе 1 м от метающего и
выключается после раскрытия стабилизатора.
Четвертый
предохранитель управляется инерционным грузом в виде шарика, отжимаемого назад

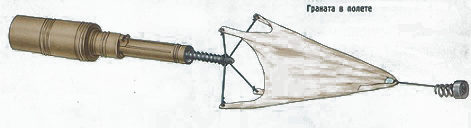

специальной контрпредохранительной пружиной. Стабилизатор гранаты состоит из
втулки, матерчатого конуса («парашюта»), четырех проволочных перьев, кольца и
пружины. На подвижной муфте рукоятки выполнена резьба для соединения с корпусом.
Запал мгновенного действия включает капсюль-детонатор и дополнительный
детонатор.
Запалы ручных
осколочных гранат
Запал гранаты
УЗРГМ (унифицированный
запал ручной гранаты модернизированный) предназначается для взрыва разрывного
заряда.
Устройство
УЗРГМ
Он состоит из ударного механизма и
собственно запала.
Ударный
механизм
1 – трубка
ударного механизма
2 – направляющая
шайба
3 – боевая
пружина
4 –
ударник
5 – шайба
ударника
6 – спусковой
рычаг
7 –
предохранительная чека с кольцом
8 – соединительная
втулка
Запал
9 – капсюль –
воспламенитель
10 – втулка
замедлителя
11 –
замедлитель
12 – капсюль -
детонатор
Ударный механизм
служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки
ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины,
ударника, шайбы ударника, спускового рычага и предохранительной чеки с
кольцом.
Трубка ударного
механизма является основанием для сборки всех частей
запала.
Соединительная
втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю
часть трубки ударного механизма.
Направляющая шайба является упором для
верхнего конца боевой пружины и направляет движение ударника. Она закреплена в
верхней части трубки ударного механизма.
В служебном
обращении ударник постоянно находится во взведенном состоянии и удерживается
вилкой спускового рычага. Спусковой рычаг соединен с трубкой ударного механизма
предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая
пробка и на ее место вворачивается запал.
При метании
гранату берут в руку так, чтобы спусковой рычаг был прижат пальцами к корпусу
гранаты. Продолжая плотно прижимать спусковой рычаг, свободной рукой сжимаются
(выпрямляются) концы предохранительной чеки, которая выдергивается из запала
пальцем за кольцо. После выдергивания чеки положение частей запала не меняется.
В момент броска гранаты спусковой рычаг отделяется и освобождает ударник.
Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня
от капсюля воспламеняет замедлитель и, пройдя его, передается
капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного
заряда. Взрыв разрывного заряда дробит корпус гранаты на
осколки.

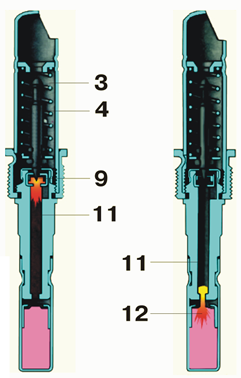

Взаимодействие
частей УЗРГМ
1.Чека выдернута,
граната брошена, рычаг отделился, ударник наколол капсюль -
воспламенитель
2.Пороховой состав
замедлителя прогорел, срабатывает капсюль - детонатор
Ударно-дистанционный
запал УДЗ

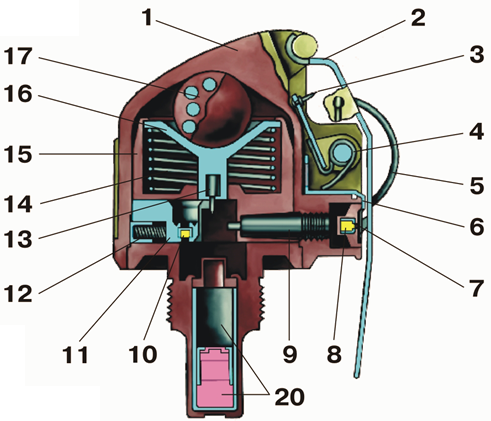

Общее
устройство
1 –
корпус
Накольно -
предохранительный механизм
2 – спусковой
рычаг
3 – ударник с жалом
4 – боевая
пружина
5 – кольцо с
чекой
6 –
планка
7 –
заглушка
8 – капсюль –
воспламенитель
Механизм дальнего
взведения
9 – пороховые
предохранители
10 – капсюль –
воспламенитель
11 –
движок
12 –
пружина
Датчик
цели
13 –
жало
14 –
пружина
15 –
гильза
16 –
втулка
17 –
груз
Механизм
самоликвидатора
18 –
замедлитель
19 – капсюль –
детонатор
Детонационный
узел
20 - капсюль –
детонатор
Взаимодействие
частей и механизмов
Исходное
положение
В
исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7)
удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала
предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен
относительно жала (13) и удерживается стопорами пороховых предохранителей (9),
его пружина (12) находится в сжатом состоянии. Втулка (16) под воздействием
пружины (14) поджимает груз (17).
Положение
частей и механизмов в служебном обращении
При подготовке
гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты,
пальцами свободной руки выпрямляют концы предохранительной чеки, затем
выдергивают ее за кольцо, при этом положение частей запала не меняется. В момент
броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и
планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса
запала. Ударник под действием боевой пружины (4) накалывает жалом
капсюль-воспламенитель (8). Луч огня воспламеняет пороховые запрессовки
предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18).
Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под
воздействием пружин выходят из зацепления с движком (11). Движок под
воздействием пружины (12) становится в боевое положение.
Механизм
дальнего взведения исключает подрыв гранаты при случайном ее падении из
руки.
Взаимодействие
частей и механизмов при броске и встрече гранаты с преградой
(поверхностью)
При встрече с
преградой (поверхностью) груз (17), смещается по направлению составляющей
инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление
пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч
огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного
заряда.
В случае отказа
запала в инерционном действии через 3,3 - 4,3 сек. выгорает состав замедлителя,
воспламеняется капсюль-детонатор(19) самоликвидатора, вызывая подрыв
детонационного узла.
Приёмы и правила
метания ручных осколочных гранат
Метание гранаты
складывается из выполнения следующих приемов: изготовки для метания (заряжание
гранаты и принятие положения) и метания гранаты.
Заряжание
гранаты производится по команде «Подготовить гранаты», а в бою, кроме
того, и самостоятельно.
Для заряжания
необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки
(стакана) корпуса и ввинтить запал. Граната готова к
броску.
Метание гранат
производится по команде «Гранатой -
огонь» или «По траншее, гранатами —
огонь», а в бою, кроме того, и самостоятельно.
Для метания
гранаты необходимо:
- взять гранату
в руку и пальцами плотно прижать спусковой рычаг к корпусу
гранаты;
- продолжая
плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы
предохранительной чеки и за кольцо пальцем выдернуть ее из
запала;
- размахнуться и
бросить гранату в цель после метания оборонительной гранаты
укрыться.
Оружие при этом
должно находиться в положении, обеспечивающем немедленную изготовку к действию
(в левой руке, в положении «На грудь», на бруствере окопа и т.
д.).
При метании гранаты лежа принять положение для стрельбы лежа, Положить оружие на землю и взять гранату в правую руку. Левой рукой выдернуть предохранительную чеку и, опираясь руками о землю, оттолкнуться от нее. Отодвигая правую ногу слегка назад, встать на левое колено (не сдвигая его с места) и одновременно произвести замах. Выпрямляя правую ногу, поворачиваясь грудью к цели и падая вперед, метнуть гранату в цель; взять оружие и изготовиться к стрельбе.
При метании
гранаты с колена принять
положение для стрельбы с колена, удерживая гранату в правой руке, а оружие в
левой, выдернуть предохранительную чеку; сделать замах гранатой, отклоняя корпус
назад и поворачивая его вправо; приподняться и метнуть гранату, пронося ее над
плечом и резко наклоняясь в конце движения к левой
ноге.
При метании гранаты в движении шагом или бегом надо: удерживая гранату в правой полусогнутой руке, а оружие в левой, выдернуть предохранительную чеку; под левую ногу вынести руку с гранатой вперед и вниз; на втором шаге (правой ногой) рука продолжает движение по дуге вниз назад с одновременным поворотом корпуса вправо; на третьем шаге, выставив левую ногу по на правлению к цели на носок и согнув правую ногу в колене, закончить поворот корпуса и замах рукой. Используя скорость движения и вкладывая в бросок последовательно силу ног, корпуса и руки, метнуть гранату, пронося ее над плечом.
Для
метания гранаты из траншеи или окопа надо: положить
оружие на бруствер, взять гранату в правую руку и выдернуть предохранительную
чеку; отставить (насколько можно) правую ногу назад, прогибаясь в пояснице и
слегка сгибая обе ноги, отвести правую руку с гранатой вверх и назад до отказа;
опираясь на левую руку, резко выпрямиться и метнуть гранату в цель, после чего
укрыться в траншее (окопе).
Тестовое
задание
4-5 сек.
Мгновенное
2-3 сек.
4-5 сек.
Мгновенное
2-3 сек.
2-3 сек
3,2-4,2 сек.
мгновенное.
1070 гр.
600 гр.
250 гр.
300 гр.
600 гр.
400 гр.
1300 гр.
1600 гр.
1070 гр.
до 50 м
40-50м
6-8 м
35-45 м.
25-30 м.
50-75 м.
Ударного механизма, возвратной пружины.
Ударного механизма, спускового рычага.
Ударного механизма, собственного запала.
60 м
50 м.
30 м.
наступательная
коммулятивная
управляемая
наступательная
коммулятивная
управляемая
