3-й вопрос
Магнитный азимут. Определение направления движения по заданному маршруту. Движение по азимутам. Обход препятствий
Направление на предмет (цель) определяется и указывается
величиной горизонтального угла между начальным направлением и направлением на
предмет (цель) или магнитным азимутом. При этом за начальное может быть принято
направление на одну из сторон горизонта или на хорошо видимый удаленный местный
предмет (ориентир).
Магнитный
азимут - горизонтальный угол,
измеренный по ходу часовой стрелки от северного направления магнитного меридиана
до направления на предмет. Его значения могут быть от 0 до 360°.
Магнитный азимут направления определяется с помощью
компаса. При этом отпускают тормоз магнитной стрелки и поворачивают компас в
горизонтальной плоскости до тех пор, пока северный конец стрелки не установится
против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают
визирное приспособление так, чтобы линия визирования через целик и мушку совпала
с направлением на предмет. Отсчет шкалы против мушки соответствует величине
определяемого магнитного азимута направления на местный предмет. Магнитный
азимут на отдельное дерево равен 330°.

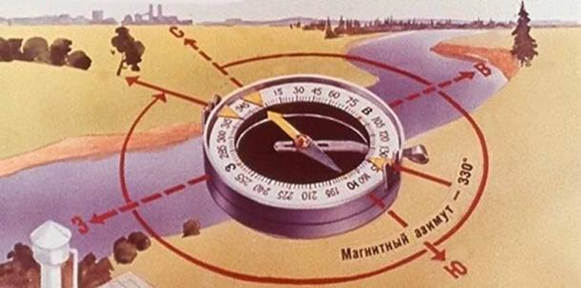

Определение магнитного азимут
направления на отдельно стоящее дерево
Азимут направления с точки стояния на местный предмет
называется прямым магнитным азимутом. В
некоторых случаях, например для отыскания обратного пути, используют обратный магнитный азимут, который
отличается от прямого на 180°. Чтобы определить обратный азимут, нужно к прямому
азимуту прибавить 180°, если он меньше 180°, или вычесть 180°, если он больше
180°. Обратный азимут равен 150°.
Для
определения направления на местности по заданному магнитному
азимуту необходимо установить на
шкале компаса против мушки отсчет, разный значению заданного магнитного азимута.
Затем, отпустив тормоз магнитной стрелки, повернуть компас в горизонтальной
плоскости так, чтобы северный конец стрелки установился против нулевого деления
шкалы. После этого, не меняя положения компаса, заметить на местности по линии
визирования через целик и мушку какой-нибудь удаленный ориентир. Направление на
ориентир и будет определяемым направлением, соответствующим заданному
азимуту.
Движение по
азимутам
Сущность
движения по азимутам заключается в выдерживании на местности направлений,
заданных магнитными азимутами, и расстояний, определенных по
карте. Направления движения
выдерживают с помощью магнитного компаса, расстояния измеряют шагами или по
спидометру машины.
Это основной способ движения на местности, бедной
ориентирами, особенно ночью и при ограниченной видимости.
Для движения по азимутам необходимо заранее по карте
определить исходные данные: магнитные азимуты направлений движения между точками
поворота на маршруте и расстояния между ними, которые оформляют в виде схемы или
выписывают в таблицу.
Схема движения по азимуту
Таблица данных для
движения по азимутам (пример)
Номер и
наименование ориентира |
Магнитный
азимут,
град. |
Расстояние | |
м. |
Пары
шагов | ||
1. -
сарай |
20 |
1230 |
820 |
2. -
курган
|
330 |
1250 |
835 |
3. - дом
лесника |
25 |
350 |
235 |
4. -
перекресток
дороги и просеки |
335 |
850 |
565 |
5. -
мост |
|
|
|
Организация и
порядок движения по азимутам.
Рассмотрим организацию и порядок движения по азимутам подразделения пешим
порядком по маршруту.
При организации движения подразделения по азимутам
назначается направляющий, который определяет по компасу и выдерживает
направления движения. Кроме того, назначаются два человека, которые ведут счет
парам шагов. Если расстояния на схеме (в таблице) указаны в метрах, их переводят
в пары шагов с учетом величины шага.
На точке № 1 (сарай) указатель мушки компаса
устанавливают на отсчет 20° и отпускают тормоз магнитной стрелки. Затем компас
поворачивают в горизонтальной плоскости до тех пор, пока северный конец стрелки
не установится против нулевого деления шкалы. Визирная линия через целик и мушку
при таком положении компаса и будет определять направление на точку № 2
(курган). Чтобы выдержать в пути это направление, на линии визирования замечают
какой-нибудь удаленный промежуточный ориентир, который используется для
выдерживания направления движения.
Перед началом движения стрелку компаса ставят на тормоз.
Движение совершают строго прямолинейно в направлении промежуточного ориентира,
при этом ведут счет пар шагов. У промежуточного ориентира вновь определяют по
компасу направление, магнитный азимут которого равен 20°, замечают какой-нибудь
удаленный промежуточный ориентир и движутся к нему. Таким образом совершают
движение, пока не будет пройдено 1230 м. Если курган будет виден еще до подхода
к нему, последнюю часть участка проходят без промежуточных ориентиров.
На точке № 2 по компасу определяют направление, азимут
которого равен 330°, замечают промежуточный ориентир и начинают движение, ведя
счет парам шагов. Если промежуточных ориентиров на местности нет, например, в
лесу, пустыне, степи, то направление движения выдерживают только по компасу. На
точке № 3 определяют направление, азимут которого равен 25°, и движутся в этом
направлении к перекрестку дорог (точка № 4), ведя счет парам шагов.
Из приведенного примера видно, что движение по азимутам
совершается путем последовательного перехода от одного ориентира к другому.
Для выдерживания направлений движения используют также
линейные ориентиры или следы от движения боевых машин (лыж).
Точность выхода к точкам поворота маршрута при движении
по азимутам зависит от характера местности, условий видимости, ошибок в
определении направлений, по компасу и измерении расстояний. Обычно отклонение от
точки поворота, к которой надо было выйти, не превышает 1/10 пройденного
расстояния, т. е. 100 м на каждый километр пройденного пути. Поэтому, если
заданное расстояние пройдено, а намеченного ориентира не видно, его следует
искать в пределах окружности, радиус которой равен 1/10 расстояния, пройденного
от предыдущей точки поворота.
Обход
препятствий. При движении по
азимутам могут встречаться как естественные, так и искусственные препятствия
(минные поля, лесные завалы и т. д.), которые легче обойти, чем преодолеть.
Поэтому нужно уметь обходить препятствия, не теряя ориентировки.
Порядок обхода зависит от размеров и характера
препятствия. Если противоположная сторона препятствия видна (рис. 13, а), то в
точке А записывают количество пройденных пар шагов. Затем замечают ориентир
(точку В) на противоположной стороне препятствия по направлению движения.
Определяют расстояние до намеченного ориентира, переводят это расстояние в пары
шагов и прибавляют к ранее измеренному по маршруту расстоянию до точки А. После
этого обходят препятствие по его границе. В точке В по заданному азимуту находят
нужное направление и продолжают движение к очередной точке поворота маршрута.
В некоторых случаях замеченный за препятствием ориентир
(точка В) бывает трудно опознать при подходе к нему. Чтобы проконтролировать
правильность выхода к ориентиру, в точке А оставляют какую-нибудь заметку,
например ставят веху или делают затес на дереве. При выходе в точку В определяют
величину магнитного азимута направления на точку А (обратный азимут), который
отличается от азимута заданного направления движения на этом участке маршрута на
180. Провизировав на точку А по обратному азимуту и убедившись, что это
направление точно совпадает с направлением на точку Л, продолжают движение.
Обход препятствий
– противоположная сторона препятствия
видна
Если противоположная сторона препятствия не видна, то
при выходе в точку Л изучают местность и намечают сторону, по которой легче
обойти препятствие. После этого по компасу определяют азимут направления вдоль
границы препятствия (320°) и начинают движение, ведя счет парам шагов (142
п.ш.). При этом необходимо строго выдерживать прямолинейность движения.

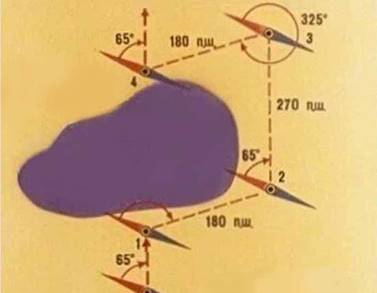

Обход препятствий
– противоположная сторона препятствия
не видна
На левой границе препятствия в точке В (любая точка на
местности) делают остановку и определяют направление движения по азимуту,
соответствующему направлению основного маршрута (50°). По этому направлению
движутся до выхода за препятствие (до точки С). В точке С определяют направление
движения, параллельное линии АВ, т. е. обратный азимут направления АВ 140°.
Двигаясь по направлению линии СД, отсчитывают количество пар шагов, равное
измеренному по линии АВ, т. е. 142 пары шагов.
В точке Д определяют по азимуту направление движения,
соответствующее направлению движения до выхода к препятствию (50°); к количеству
пар шагов, измеренному до точки Л, прибавляют расстояние ВС (238 пар шагов) и
продолжают движение к намеченной ранее точке поворота маршрута.

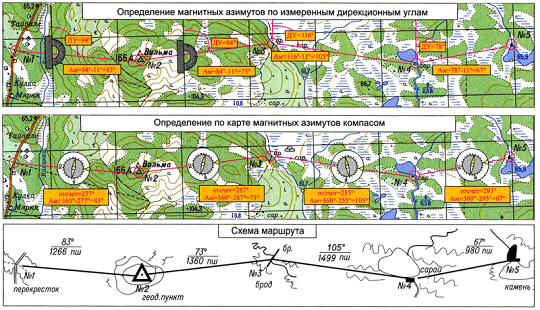

Подготовка данных
для движения по маршруту (по
азимутам)
Практическая
организация и порядок движения по азимутам. Рассмотрим организацию и порядок движения по азимутам
подразделения пешим порядком по маршруту.
На крупномасштабной топографической карте (1:25 000,
1:50 000) определяем маршрут движения. Определяем 3-5 точек корректировки
маршрута.
Составляем схему маршрута как показано на рисунке.
Схема движения по
азимуту
Составляем таблицу данных для движения по
азимутам.
Номер и
наименование ориентира |
Магнитный
азимут,
град. |
Расстояние | |
м. |
Пары
шагов | ||
1. -
перекресток |
83 |
1899 |
1266 |
2. -
геодезический пункт |
73 |
2040 |
1360 |
3. - брод
через ручей |
105 |
2248 |
1499 |
4. -
сарай |
67 |
1470 |
980 |
5. - камень
|
|
|
|
После подготовки данных,
студенты выходят на исходную точку и отправляются на маршруты во главе с
командирами отделений.
Тестовое задание
1/10 от пройденного расстояния
2*10 от пройденного расстояния
6-8 от пройденного расстояния
3-4
8-10
1-2
Схема движения и таблица данных для движения по маршруту.
Схема движения, таблица данных для движения по маршруту и схема обхода препятствий.
Схема движения, таблица данных для движения по маршруту и карточка ведения огня.
Угол между северным направлением истинного меридиана и направлением на ориентир.
Угол между северным направлением магнитной стрелки компаса и направлением на ориентир.
Угол между северным направлением истинного меридиана и направлением на объект.
знать длину своего шага в метрах; она определяется из промера шагами линии, длина которой известна заранее и должна быть не менее 200—300 м;
Оба выражения правильные
